Gandingan Gear Pin Elastik Jenis ZL

Gandingan Gear Pin Elastik Jenis ZL dikelaskan sebagai komponen sambungan tugas berat yang menggunakan elemen anjal bukan logam. Ia adalah gandingan hibrid yang jarang ditemui di pasaran yang secara unik menyepadukan ciri transmisi gandingan gear dengan sifat penyerap kejutan pin elastik. Tidak seperti gandingan pin elastik konvensional—yang sering mengalami had siling galas beban rendah—produk ini menggunakan ciri struktur beban tinggi gandingan gear. Dengan menggunakan pin anjal nilon MC sebagai medium penghantaran teras, ia meningkatkan kapasiti pembawa tork dengan ketara sambil pada masa yang sama mengurangkan jejak pemasangan keseluruhan.

Ciri-ciri Reka Bentuk

Struktur keseluruhan Gandingan Gear Pin Elastik Jenis ZL telah menjalani pengoptimuman yang disasarkan, menggabungkan kelebihan reka bentuk kedua-dua struktur gear dan struktur pin elastik. Semua dimensi pemesinan dan piawaian pemasangan mematuhi piawaian kebangsaan dengan ketat, menjadikan gandingan serasi dengan sebahagian besar peralatan penghantaran tugas berat.

- Reka Bentuk Penglibatan Alur Separuh Bulatan yang Unik: Tepi luar dua bebibir gandingan dan pinggir dalam lengan luar dimesin dengan alur separa bulatan yang sepadan direka bentuk untuk meletakkan dan membetulkan pin transmisi nilon dengan selamat. Kuasa dihantar dari bebibir hujung pemanduan ke lengan luar, dan seterusnya—melalui pin—ke bebibir hujung terdorong; logik penghantaran ini memastikan kestabilan dan pengagihan daya seragam.

- Julat Kendalian Suhu Ditakrifkan: Sesuai untuk persekitaran bengkel industri standard, gandingan beroperasi dalam julat suhu yang dibenarkan dari -20°C hingga +70°C, dengan itu memenuhi keperluan operasi kebanyakan peralatan tugas berat am yang digunakan dalam tetapan dalaman dan separa luar.

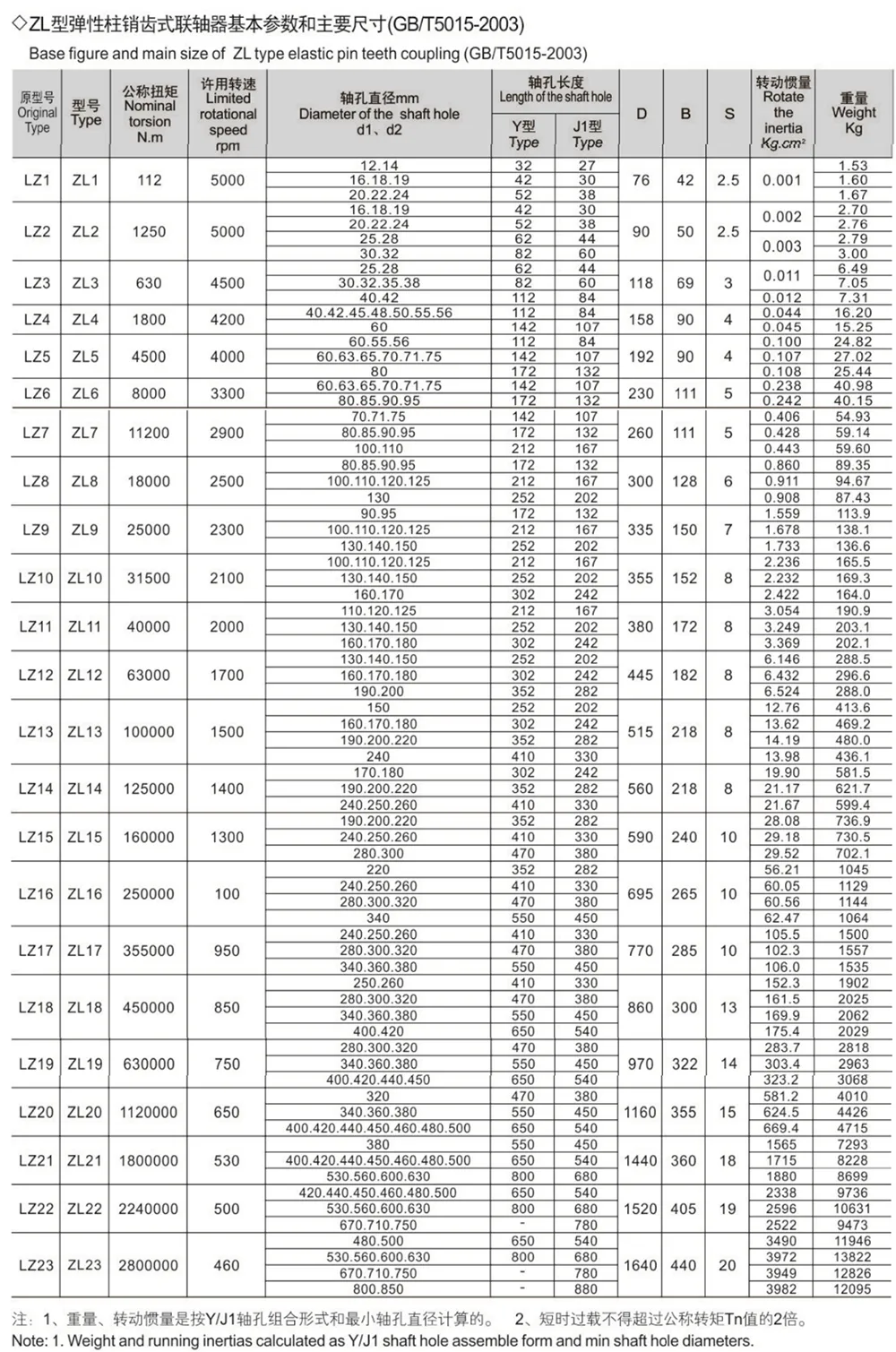

- Spesifikasi Standard Kebangsaan Disatukan: Konfigurasi lubang aci produk, dimensi alur kunci dan konvensyen tatatanda mematuhi dengan ketat standard kebangsaan GB/T 3852-1997: Gandingan—Saiz Bor, Borang Sambungan dan Saiz. Ini memastikan kebolehtukaran yang tinggi, membolehkan penggantian terus komponen standard lama tanpa memerlukan pengubahsuaian lubang sekunder.

- Sekatan Penggunaan dan Pemasangan: Disebabkan oleh ciri-ciri struktur bahan nilon, produk ini menghasilkan sedikit bunyi operasi semasa digunakan; Oleh itu, ia tidak sesuai untuk peralatan ketepatan dengan keperluan ketat mengenai tahap bunyi. Kit pengunci pilihan tersedia untuk memudahkan pemasangan bertetulang, menjadikan gandingan sesuai untuk aplikasi beban berat yang melibatkan getaran tinggi.

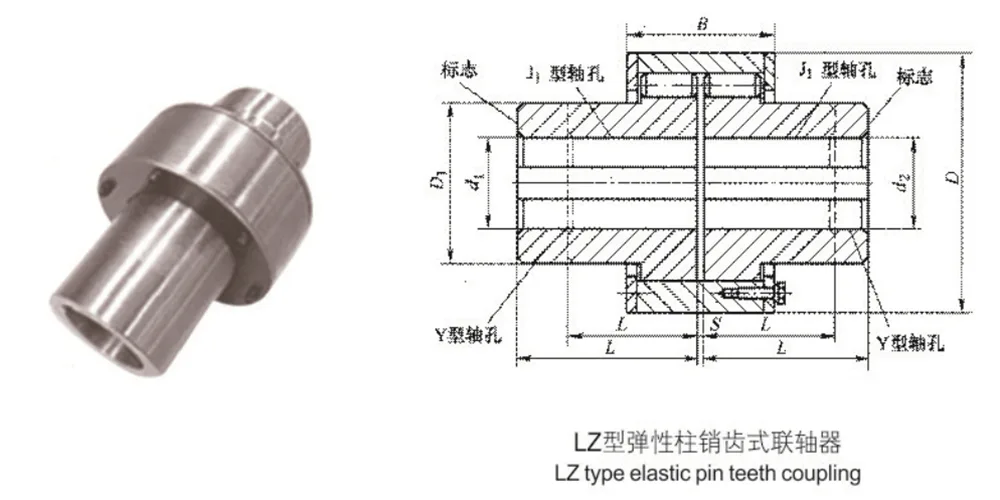

Struktur dan Prinsip Operasi

- Komponen Teras: Pemasangan gandingan lengkap terdiri terutamanya daripada tiga bahagian: dua bahagian gandingan, lengan luar dan berbilang pin pemacu nilon MC. Ia tidak mengandungi ketepatan berlebihan atau komponen rapuh, menghasilkan struktur yang teguh dan tahan lama.

- Kaedah Pemasangan Saling: Rim luar dua bahagian gandingan menampilkan alur yang dipotong tepat yang digandingkan dengan permukaan dalaman lengan luar untuk membentuk lubang kedudukan tertutup. Pin nilon dimasukkan ke dalam lubang ini untuk memaut secara mekanikal dan mengamankan aci pemacu dan pacuan.

- Mekanisme Penghantaran: Semasa operasi, tork dihantar melalui pin nilon, yang menanggung daya ricih dan mampatan yang terhasil. Pada masa yang sama, memanfaatkan keanjalan sedia ada bahan nilon, gandingan secara automatik mengimbangi ralat penjajaran paksi, jejari dan sudut. Proses ini juga menyediakan penyerapan dan redaman kejutan serentak, dengan berkesan mengurangkan kesan beban berselang-seli.

Kelebihan Utama

Gandingan Gear Pin Elastik Jenis ZL mencapai keseimbangan optimum antara tiga faktor teras: kapasiti galas beban, jejak pemasangan dan kos penyelenggaraan. Berbanding dengan gandingan gear tradisional dan gandingan pin elastik standard, ia menawarkan kebolehsuaian keseluruhan yang unggul dan amat sesuai untuk jentera berkelajuan rendah dan beban berat.

- Faedah Dwi Struktur: Ia menyepadukan kelebihan dwi gandingan gear—transmisi tork tinggi—dengan gandingan pin elastik—serapan dan redaman hentakan. Struktur padat yang terhasil menduduki ruang yang minimum, manakala kapasiti galas beban per unit volum jauh melebihi gandingan elastik standard dengan saiz yang sama.

- Pampasan Berbilang Dimensi dan Redaman: Dengan menggunakan pin nilon MC berkualiti tinggi sebagai medium penghantaran kuasa, gandingan mendapat manfaat daripada sifat redaman diri bahan yang wujud. Ia secara automatik mengimbangi pelbagai ralat penjajaran, memastikan operasi lancar dan mengurangkan kesan sementara permulaan/tutup dan getaran frekuensi tinggi dengan berkesan.

- Kos Penyelenggaraan Rendah dan Tanpa Kerumitan: Struktur yang ringan dan ringkas mengurangkan kerumitan pemasangan dan pentauliahan. Tambahan pula, pin nilon mempunyai sifat pelincir sendiri, menghapuskan keperluan untuk pelinciran rutin. Apabila menggantikan pin penuaan, tidak perlu menggerakkan jentera utama; pin boleh terus dikeluarkan dan diganti, dengan itu mengurangkan perbelanjaan penyelenggaraan dengan ketara.

- Penyesuaian Serbaguna untuk Aplikasi Perindustrian Tugas Berat: Keseluruhan barisan produk kami dihasilkan secara besar-besaran dengan mematuhi piawaian kebangsaan yang ketat, menampilkan rangkaian spesifikasi yang komprehensif dan kebolehtukaran yang tinggi. Dibina daripada bahan nilon yang tahan haus dan tahan lesu, gandingan ini memastikan hayat perkhidmatan yang panjang. Ia direka khusus untuk disesuaikan dengan pelbagai sistem penghantaran berkelajuan rendah dan tugas berat merentas industri seperti perlombongan, metalurgi, bahan kimia, pam air, kipas dan jentera penghantar.

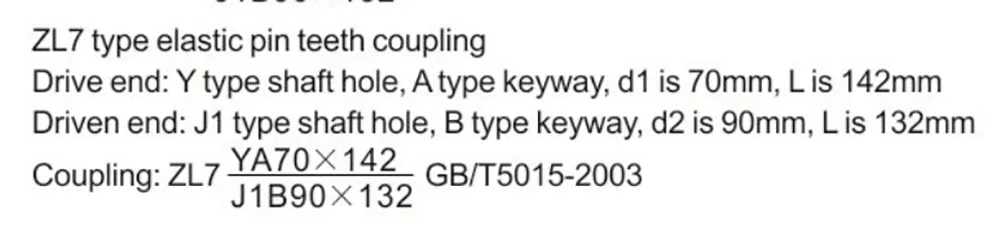

Sampel markah

Kelebihan Pembuatan

Sebagai pengeluar sumber utama Gandingan Gear Pin Elastik Jenis ZL, kami mengekalkan kawalan kualiti yang ketat ke atas keseluruhan proses pengeluaran—daripada perolehan bahan mentah hingga keluaran akhir kilang. Kami menyediakan kedua-dua unit piawai dan perkhidmatan penyesuaian bukan standard kepada pembeli domestik dan antarabangsa.

Selain spesifikasi standard, kami menawarkan perkhidmatan tersuai termasuk pemesinan gerek bukan standard, pengubahsuaian panjang dan rawatan permukaan khusus. Berdasarkan parameter operasi dan keadaan kerja khusus pelanggan, kami boleh mengoptimumkan struktur produk agar sesuai dengan tepat pelbagai jenis peralatan bukan standard dan tugas berat.

Beroperasi di bawah model jualan terus dari kilang, kami menghapuskan penanda perantara, dengan itu menawarkan harga yang lebih kompetitif untuk produk yang mempunyai kualiti yang setara. Tambahan pula, kami menyediakan dokumentasi teknikal yang komprehensif—termasuk lukisan terperinci dan manual pemasangan—bersama-sama dengan sokongan teknikal jarak jauh satu-satu yang berdedikasi.
