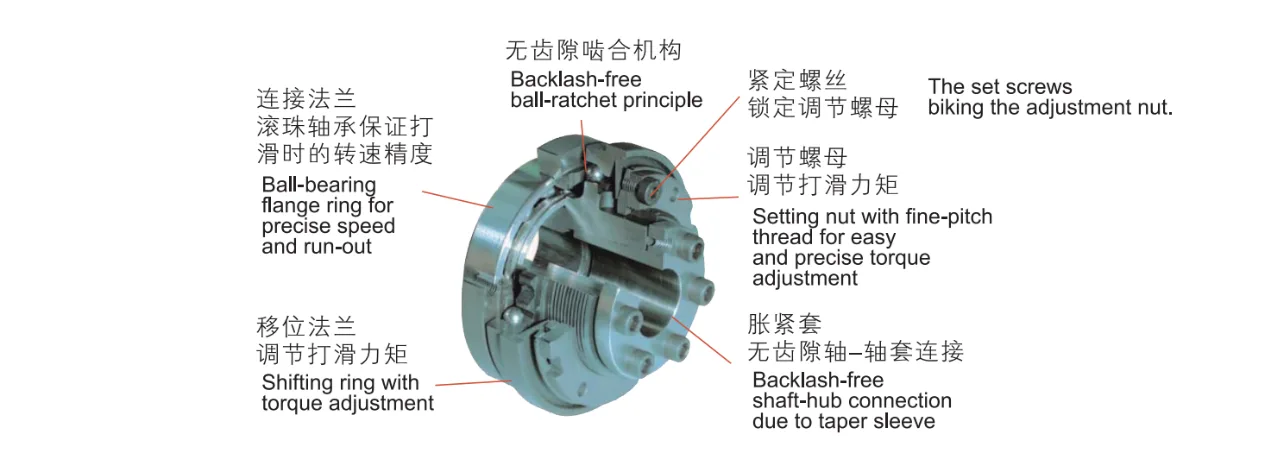

Penghad Tork Bebola Keluli menampilkan reka bentuk pelepasan automatik: bola keluli tertanggal daripada alur pengapit serta-merta sekiranya peralatan terlampau beban untuk memutuskan penghantaran kuasa, dengan berkesan menghalang peralatan terhenti, gigi gear rosak dan kerosakan pada komponen teras.
Berbanding dengan pengehad tork jenis geseran, ia memberikan kelajuan tindak balas beberapa kali lebih pantas, memberikan perlindungan yang lebih dipercayai untuk operasi ketepatan berkelajuan tinggi dan keadaan kerja impak beban berat.

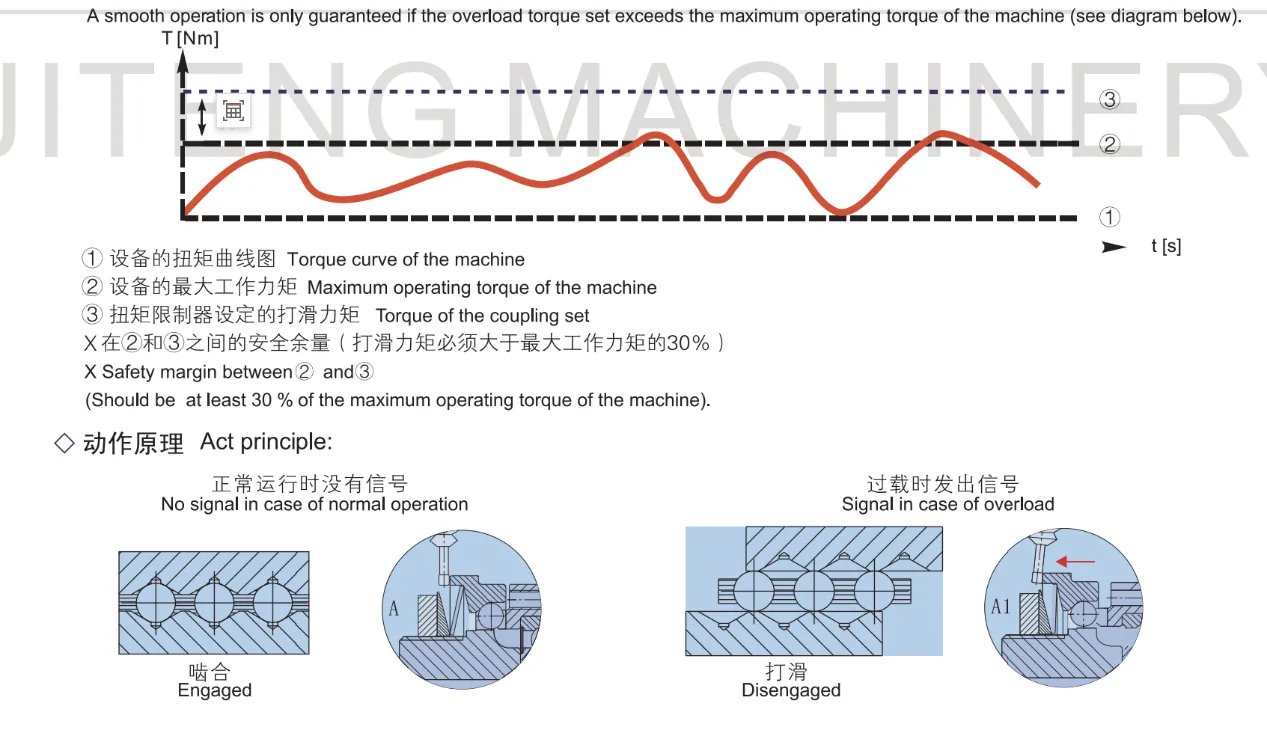

Dalam kes beban lampau, bola bahagian ratchet meninggalkan lekukan mereka, dan gerakan relatif antara bahagian pemanduan dan bahagian terdorong dihasilkan. Dengan cara ini kerosakan akibat beban berlebihan dapat dielakkan. Gelang anjakan membuat gerakan paksi ke arah peralihan "S" dan mengaktifkan suis had atau pemula kedekatan. Isyarat boleh digunakan untuk fungsi kawalan atau untuk memutuskan sambungan pemacu. Untuk memulakan semula, kami akan mengesyorkan untuk memintas suis had atau pemula kedekatan secara elektrik untuk masa yang singkat.
Setelah keadaan beban lampau diselesaikan, bola keluli berputar di dalam sangkarnya—membelok melalui sudut tertentu—dan secara automatik meletakkan semula diri mereka ke dalam set detent seterusnya; akibatnya, komponen pemacu dan pemacu meneruskan putaran normal selepas diputar secara relatif antara satu sama lain melalui sudut yang sama.
Pembatas Tork Bebola Keluli JTA-siri memenuhi keperluan mendesak sistem pemacu elektronik moden, menawarkan ketepatan tinggi, prestasi dinamik tinggi dan keselamatan yang luar biasa, sambil membolehkan penghantaran tork dengan tindak balas sifar sama sekali.

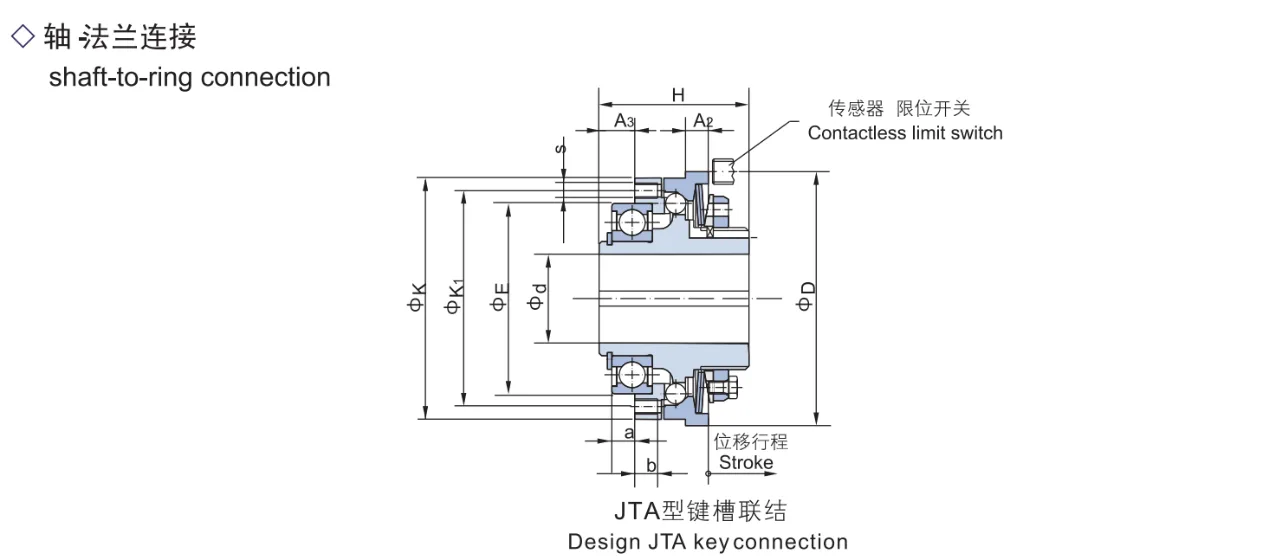

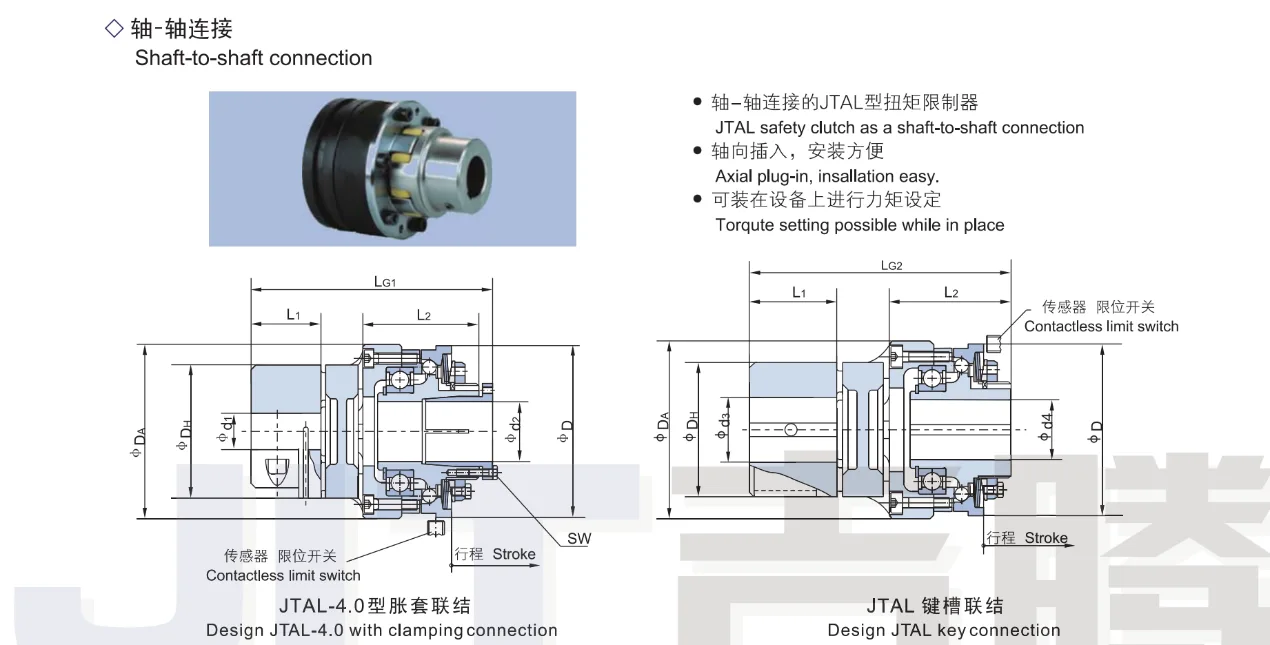

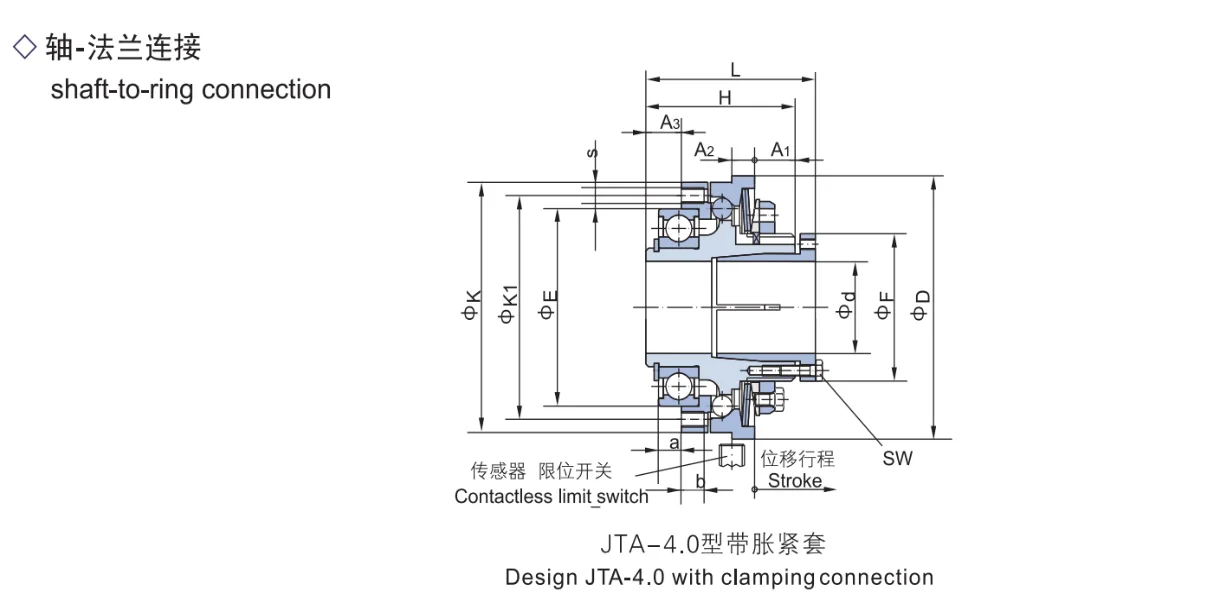

Pembatas Tork Bebola Keluli boleh dibahagikan kepada beberapa jenis, iaitu Reka Bentuk JTA-4.0 dengan sambungan pengapit、Reka bentuk sambungan kunci JTA、Penghad tork bola keluli jenis JTAL. Berikut ialah gambar rajah struktur dan jadual parameter teknikal produk ini masing-masing.
|
JTA4.0 Model |
Julat Tork (Nm) |
|
|
|
Kelajuan maksimum Tidak seimbangrpm |
Ketidakseimbangan tujahan (mm) |
Momen jisim inersia |
|
Mengapit skru dan mengetatkan tork untukΦd |
|
Berat (kg) |
|
|
berbentuk X |
berbentuk L |
berbentuk M |
berbentuk H |
|
|
Bahagian hab Kg㎡ |
Bahagian fleksibel Kg㎡ |
Saiz(mm) |
Tork(Nm) |
|
|
01 |
5-12.5 |
10-25 |
20-50 |
25-62.5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4×M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6×M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8×M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8×M8 |
15 |
10.63 |
|
JTA4.0 Model |
dmin |
dmax |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8×M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8×M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8×M10 |
13 |
|
Saiz/Jenis |
Julat Tork(Nm) |
Lubang penamat (H8) |
Tamat gerek(H8)ke JB/T7934-1999 |
|
JTA4.0-03 |
L |
1. saiz lebih lanjut untuk tork yang lebih kecil dan besar tersedia atas permintaan；
2. lubang yang lebih kecil untuk tork rendah tersedia atas permintaan；
3. Toleransi H8 bahagian pengguna H8.
|
JTA Model |
Julat Tork (Nm) |
|
|
|
Kelajuan maksimum (rpm) |
Ketidakseimbangan tujahan (mm) |
Momen jisim inersia |
|
Mengapit skru dan mengetatkan tork untukΦd |
|
Berat (kg) |
|
|
berbentuk X |
berbentuk L |
berbentuk M |
berbentuk H |
|
|
Bahagian hab Kgm² |
Bahagian fleksibel Kgm² |
Saiz (mm) |
Tork (Nm) |
|
|
01 |
5-12.5 |
10-25 |
20-50 |
25-62.5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4×M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6×M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8×M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8×M8 |
15 |
10.06 |
|
JTA Model |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8×M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8×M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8×M10 |
1. saiz lebih lanjut untuk tork yang lebih kecil dan besar tersedia atas permintaan；
2. lubang yang lebih kecil untuk tork rendah tersedia atas permintaan；
3. toleransi sisi pengguna H7.
|
Saiz/jenis |
Julat Tork (Nm) |
Lubang penamat (H7) |
Diameter lubang siap (H7) Alur kunci mengikut standard GB/T3852-1997 (JS9). |
|
JTA03 |
L |
Φ22 |
Φ22cara utama |
|
JTAL |
Julat Tork (Nm) - X |
Julat Tork (Nm) - L |
Julat Tork (Nm) - M |
Kelajuan maksimum rpm tidak seimbang |
Lejang pencuci tujahan pada beban lampau mm |
|
01 |
5-12.5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
L₁ |
L₂ |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20keyway/ Φ 20-4.0 Φ 20-4.0 bertepuk tangan |
|
Saiz/jenis sendi |
Julat Tork (Nm) |
Lubang penamat (H7) |
Lubang penamat (H7) |
Lubang penamat (H7) Alur kekunci GB/T3852 1997 (Js9) |
