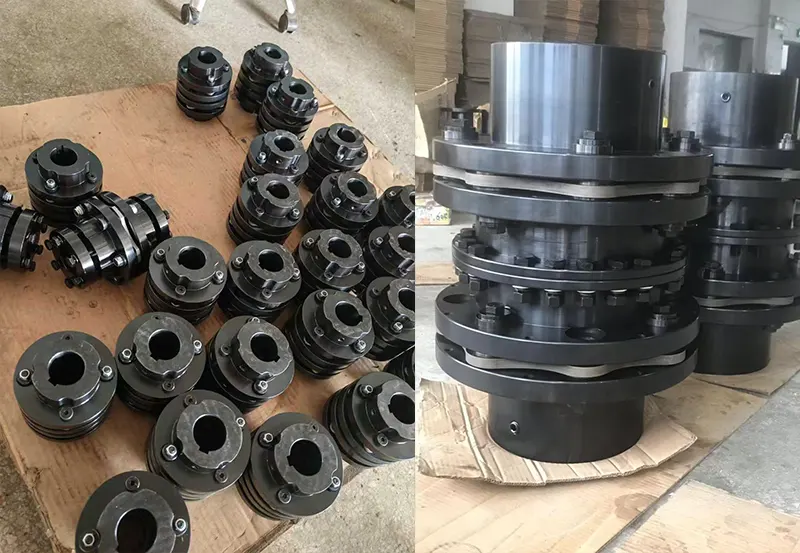

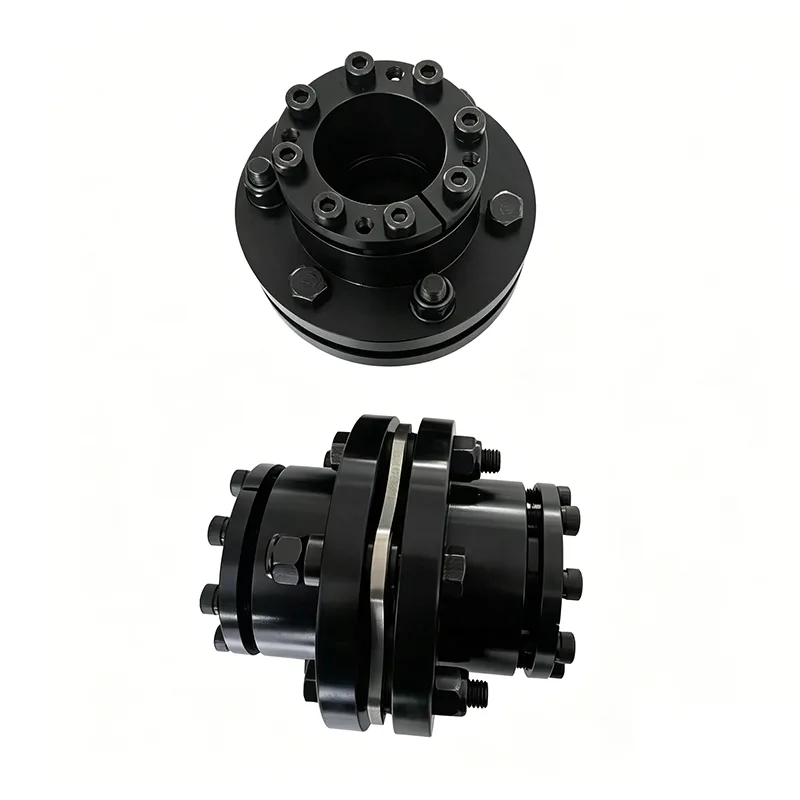

Gandingan Diafragma

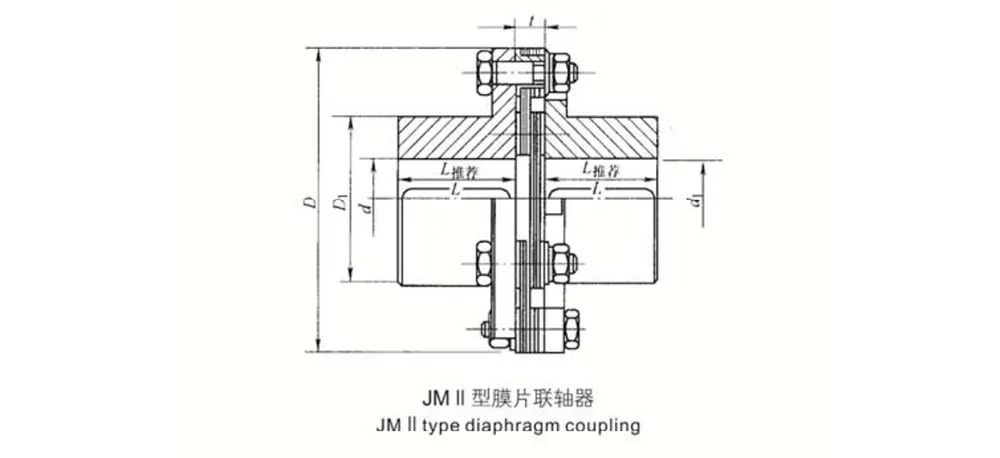

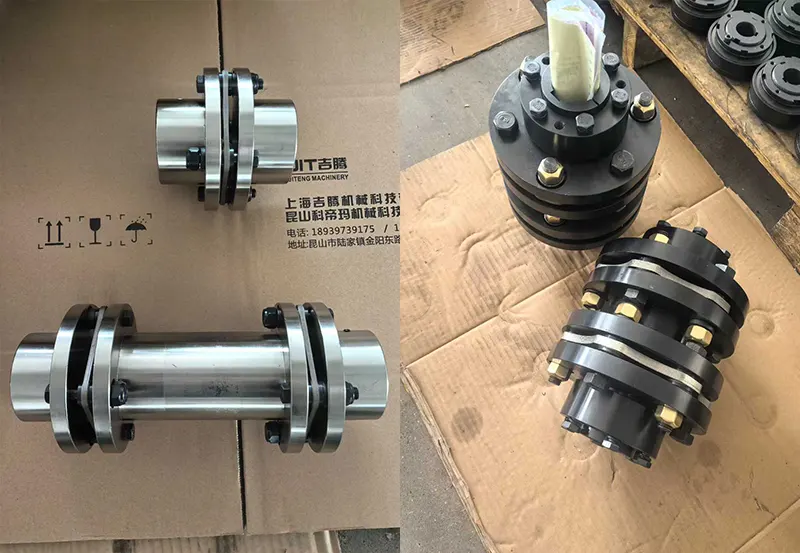

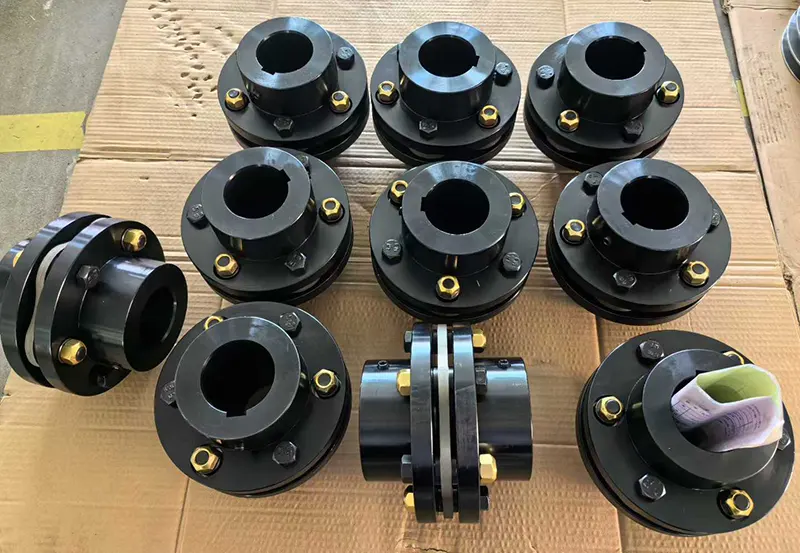

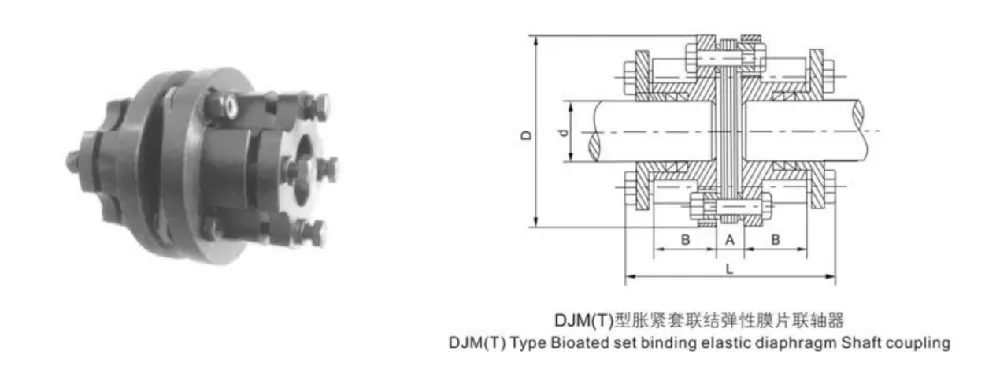

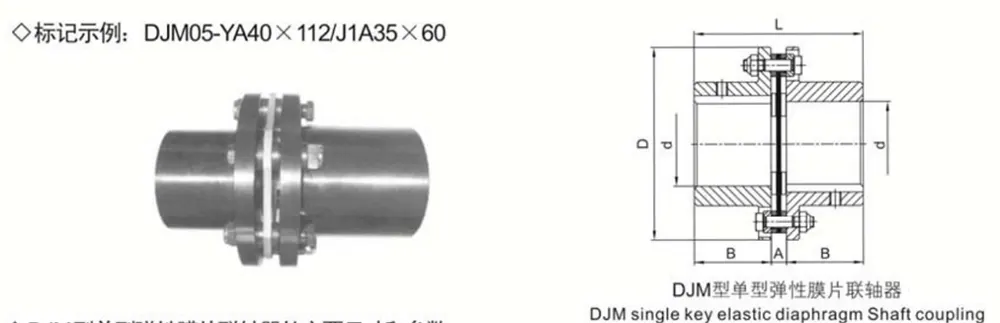

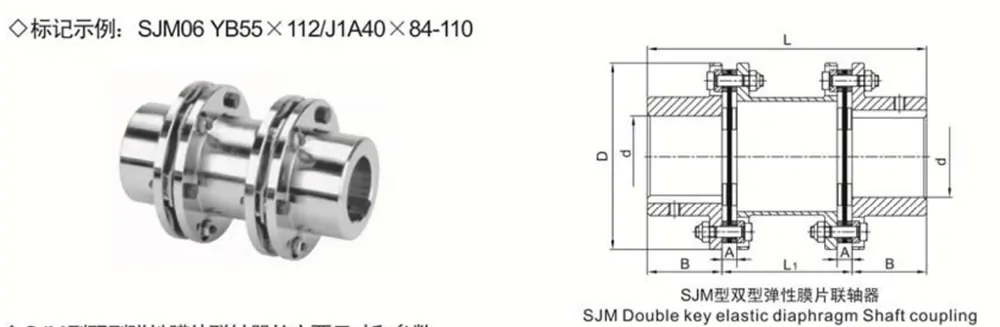

Gandingan diafragma kami terdiri daripada beberapa set diafragma keluli tahan karat nipis (disusun bersama-sama, tersedia dalam konfigurasi gaya pautan dan keping tunggal) yang diselak secara berselang-seli ke dua hab gandingan. Mereka mengimbangi anjakan relatif antara dua aci melalui ubah bentuk keanjalan diafragma. Menampilkan reka bentuk bebas pelinciran, struktur padat, kekuatan tinggi dan rintangan kakisan, gandingan ini sesuai untuk pelbagai keadaan operasi yang keras; lebih-lebih lagi, ia lebih mudah diselenggara daripada gandingan gear dan menikmati aplikasi yang meluas.

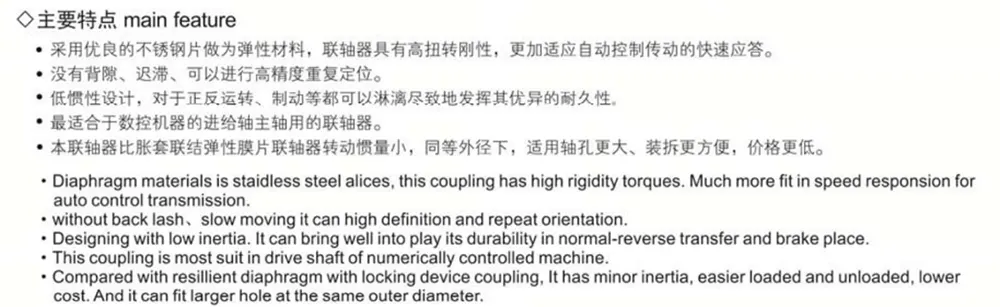

Ciri-ciri Produk

Gandingan Diafragma mengimbangi anjakan relatif antara dua aci yang disambungkan melalui ubah bentuk keanjalan diafragmanya. Ia adalah gandingan fleksibel berprestasi tinggi yang menggunakan elemen anjal logam. Ciri-ciri utama termasuk: tidak memerlukan pelinciran; struktur padat; kekuatan tinggi; hayat perkhidmatan yang panjang; tindak balas sifar putaran; dan imuniti terhadap kesan turun naik suhu dan pencemaran minyak. Tambahan pula, ia mempamerkan ketahanan yang sangat baik terhadap asid, alkali dan kakisan am, menjadikannya sangat sesuai untuk sistem penghantaran aci yang beroperasi dalam persekitaran yang dicirikan oleh suhu tinggi, kelajuan putaran tinggi atau kehadiran media menghakis.

Senario Aplikasi

Gandingan Diafragma boleh digunakan secara meluas untuk sistem penghantaran aci merentasi pelbagai peralatan mekanikal. Ini termasuk pam air (terutamanya pam berkuasa tinggi dan kimia), kipas (terutamanya model berkelajuan tinggi), pemampat, jentera hidraulik, jentera petroleum, mesin cetak, jentera tekstil, jentera kimia, jentera perlombongan, jentera metalurgi dan aplikasi aeroangkasa (seperti helikopter). Ia juga digunakan dalam sistem penghantaran kuasa berkelajuan tinggi untuk kapal marin, turbin stim, jentera kuasa dipacu omboh, kenderaan dikesan, dan sistem penghantaran mekanikal berkuasa tinggi berkelajuan tinggi untuk set penjana. Berikutan pengimbangan dinamik, aplikasinya dalam sistem aci penghantaran berkelajuan tinggi telah menjadi amalan biasa dan mantap.

Kelebihan Produk

Berbanding dengan gandingan gear tradisional, Gandingan Diafragma menghilangkan gelongsor relatif antara komponen. Akibatnya, ia tidak memerlukan pelinciran atau pengedap, beroperasi secara senyap, hampir tidak memerlukan penyelenggaraan, dan agak mudah untuk dihasilkan; ia berkesan boleh berfungsi sebagai pengganti gandingan gear dalam banyak aplikasi. Dalam aplikasi kejuruteraan praktikal, reka bentuk yang menggabungkan aci perantaraan biasanya diutamakan, kerana konfigurasi ini meningkatkan kapasiti gandingan dengan ketara untuk mengimbangi ketidakjajaran paksi dan jejari antara dua aci yang disambungkan.

Nota:

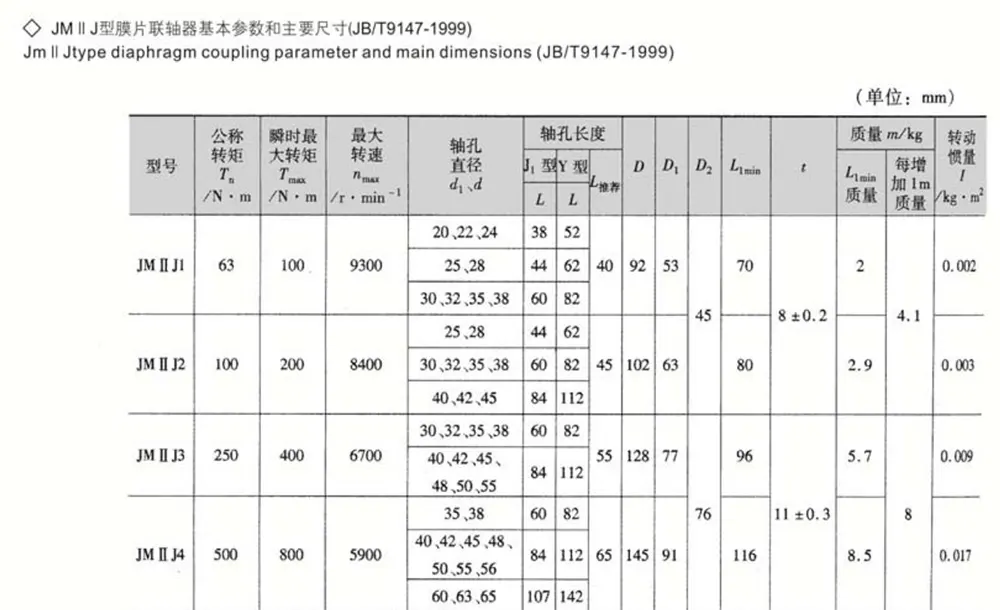

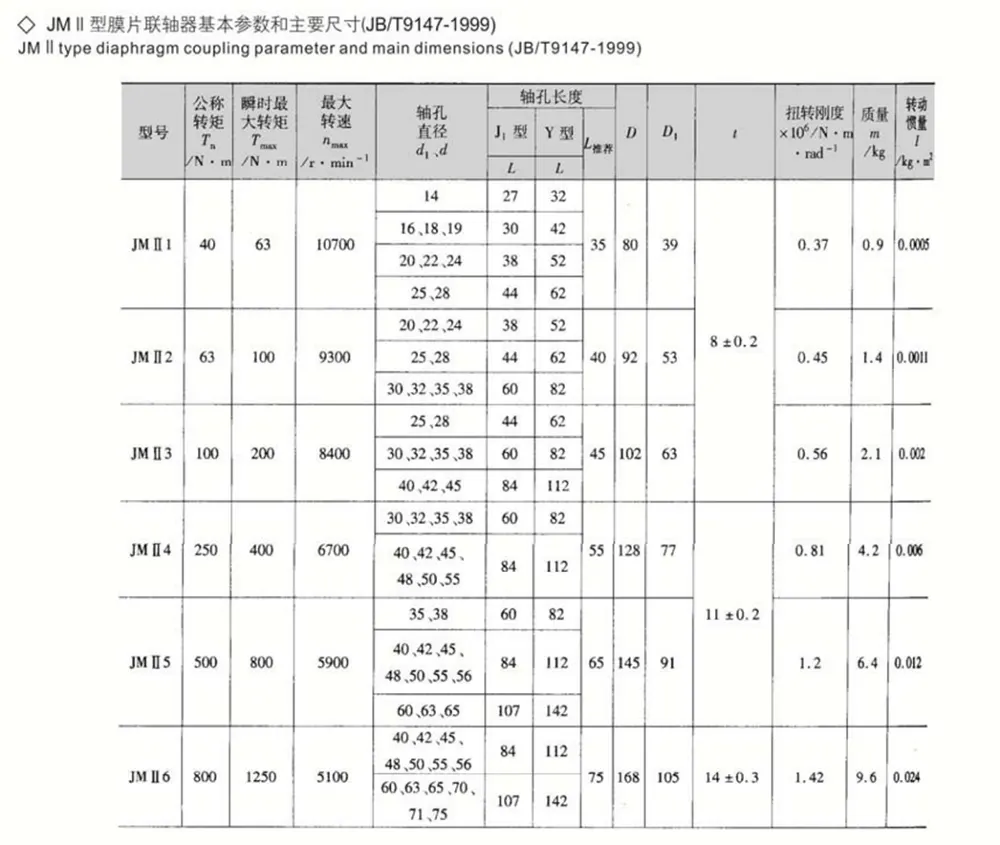

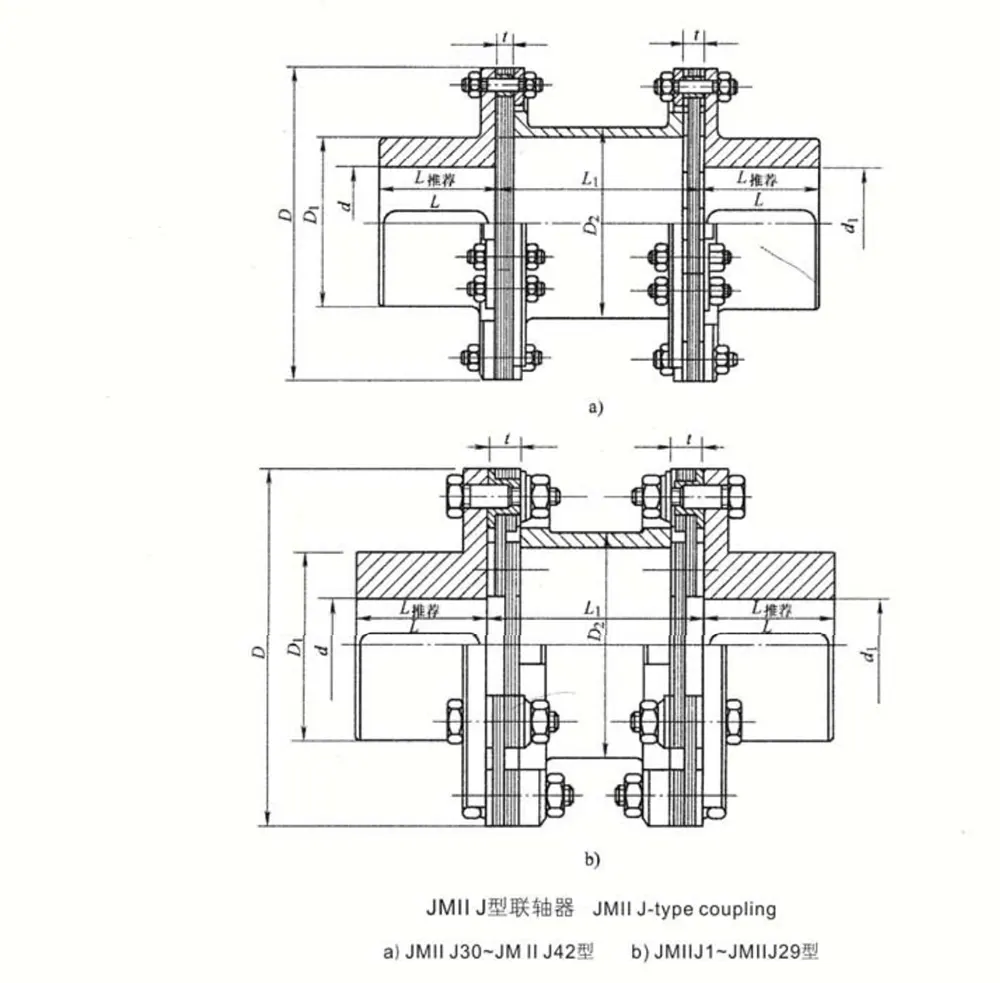

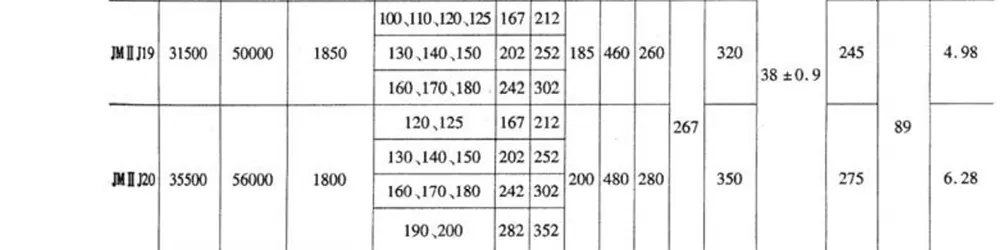

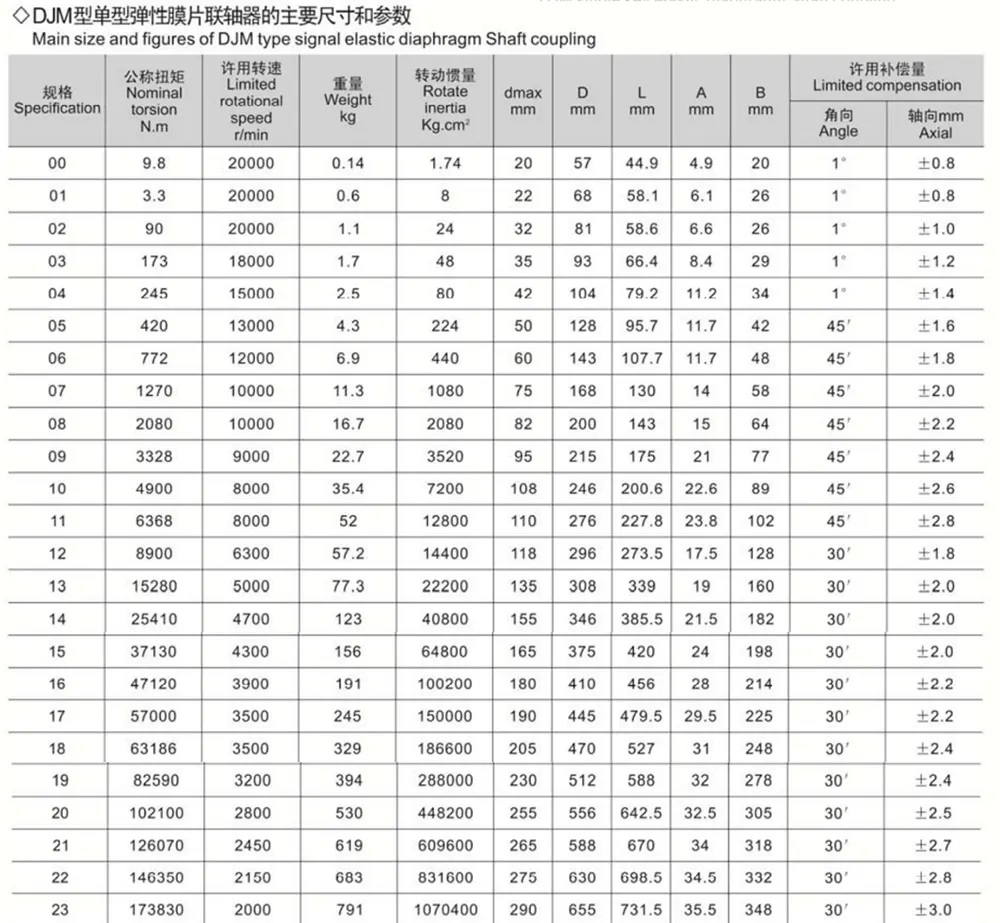

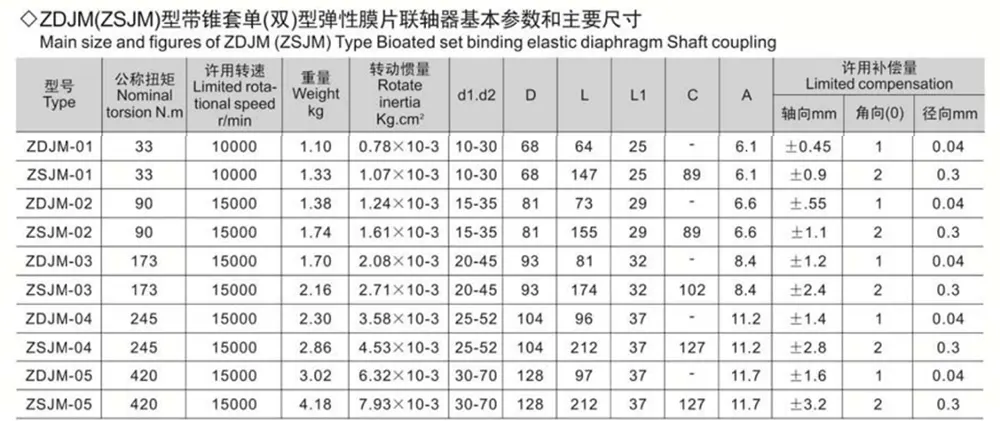

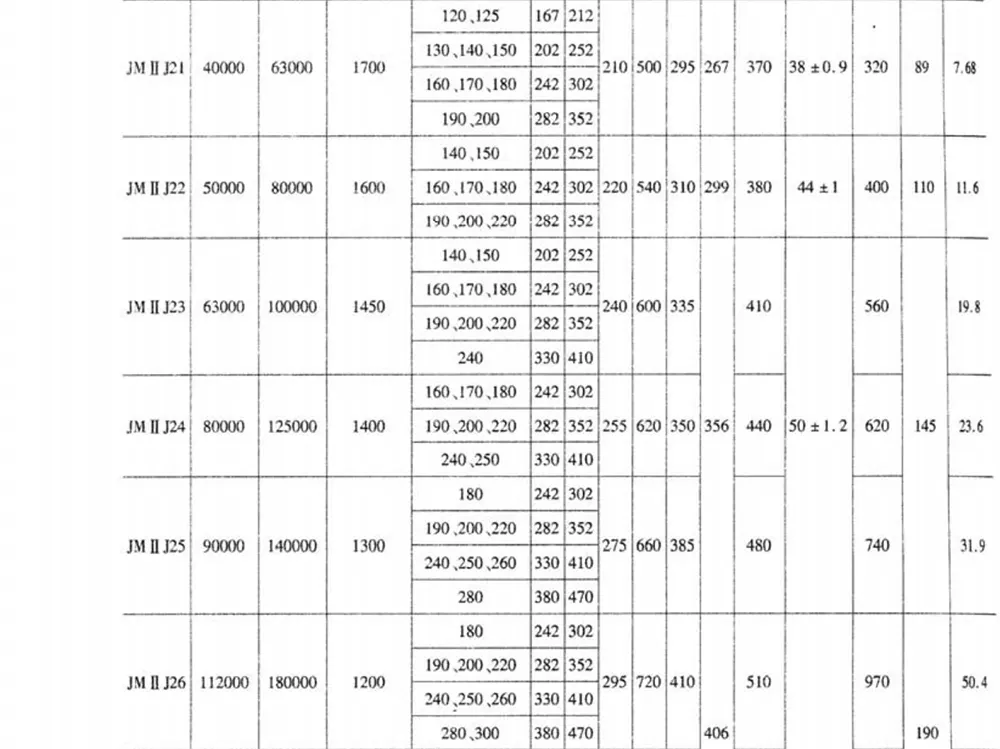

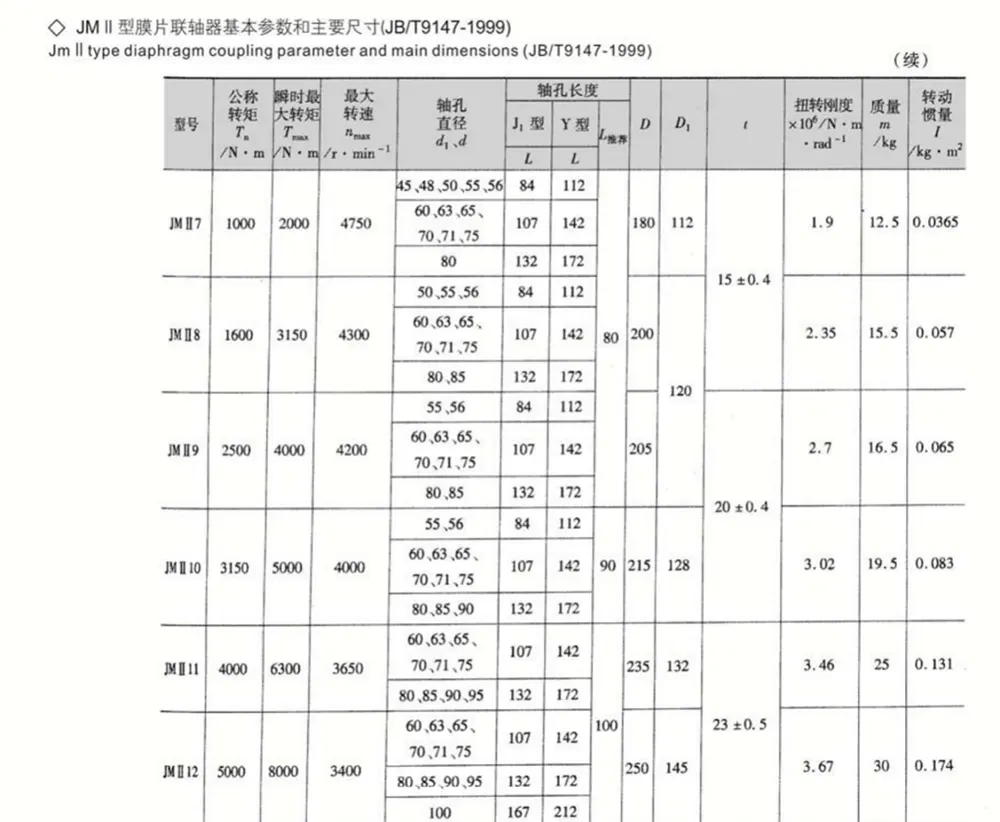

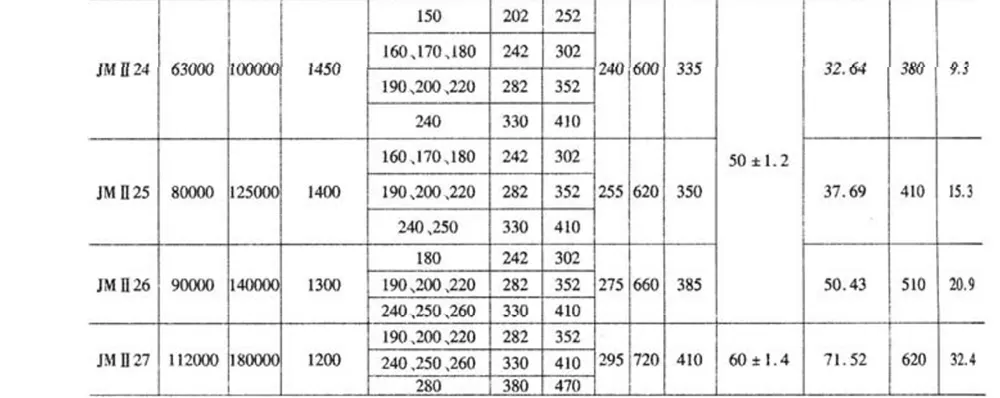

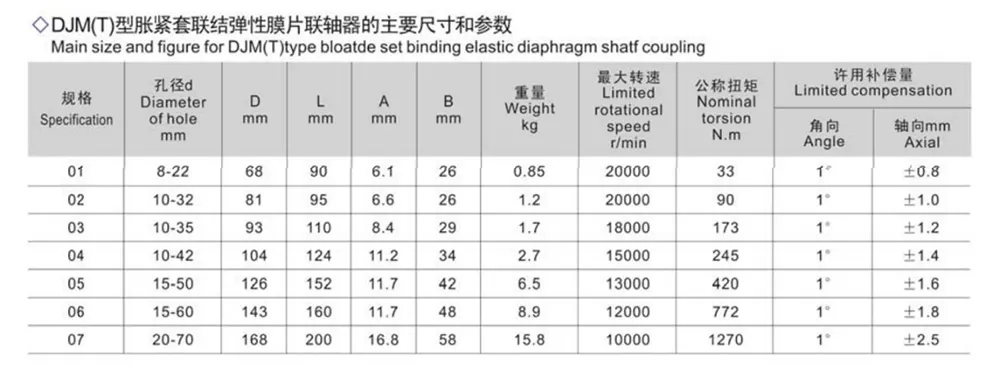

1.  Lrec panjang gerudi yang disyorkan lebih disukai untuk pemilihan.

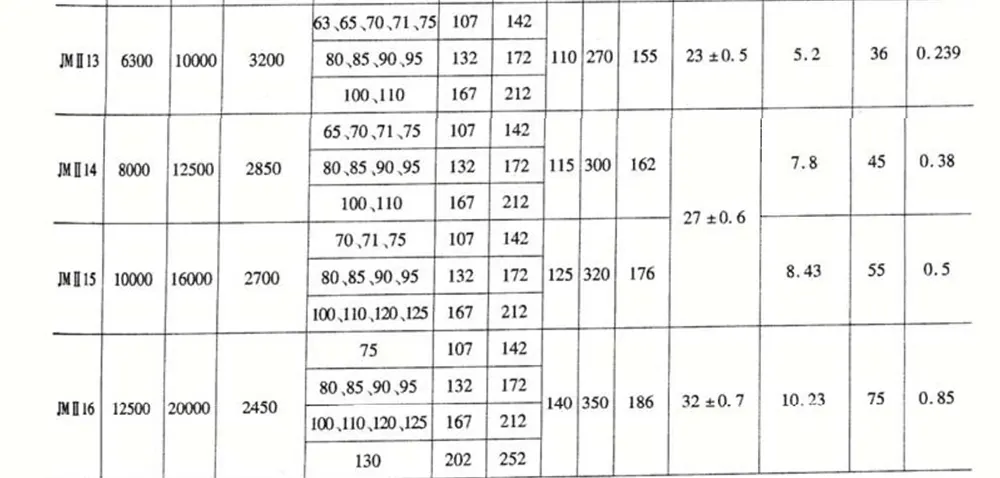

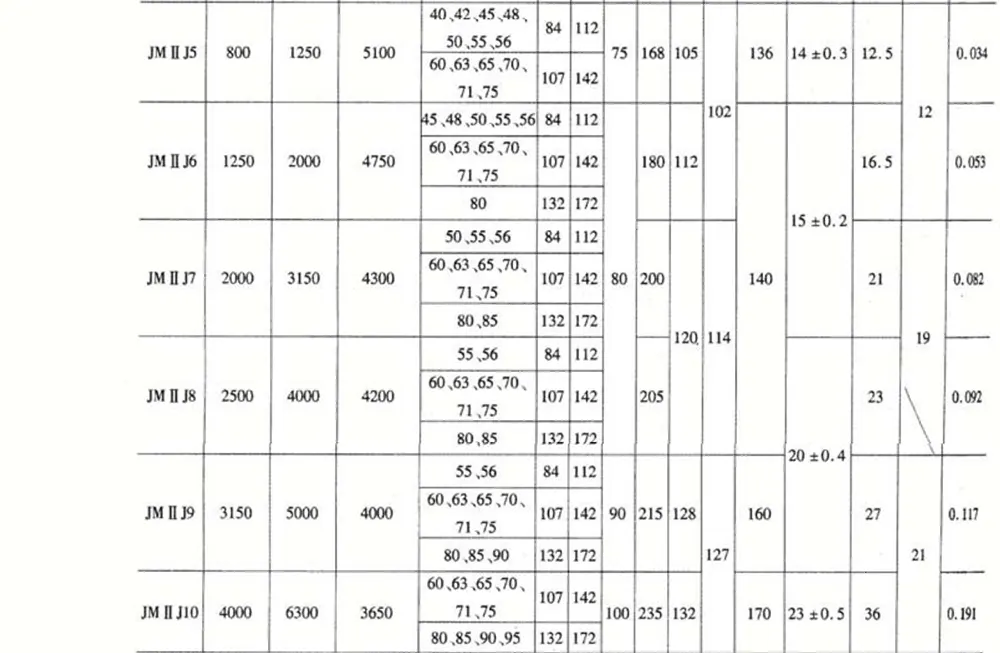

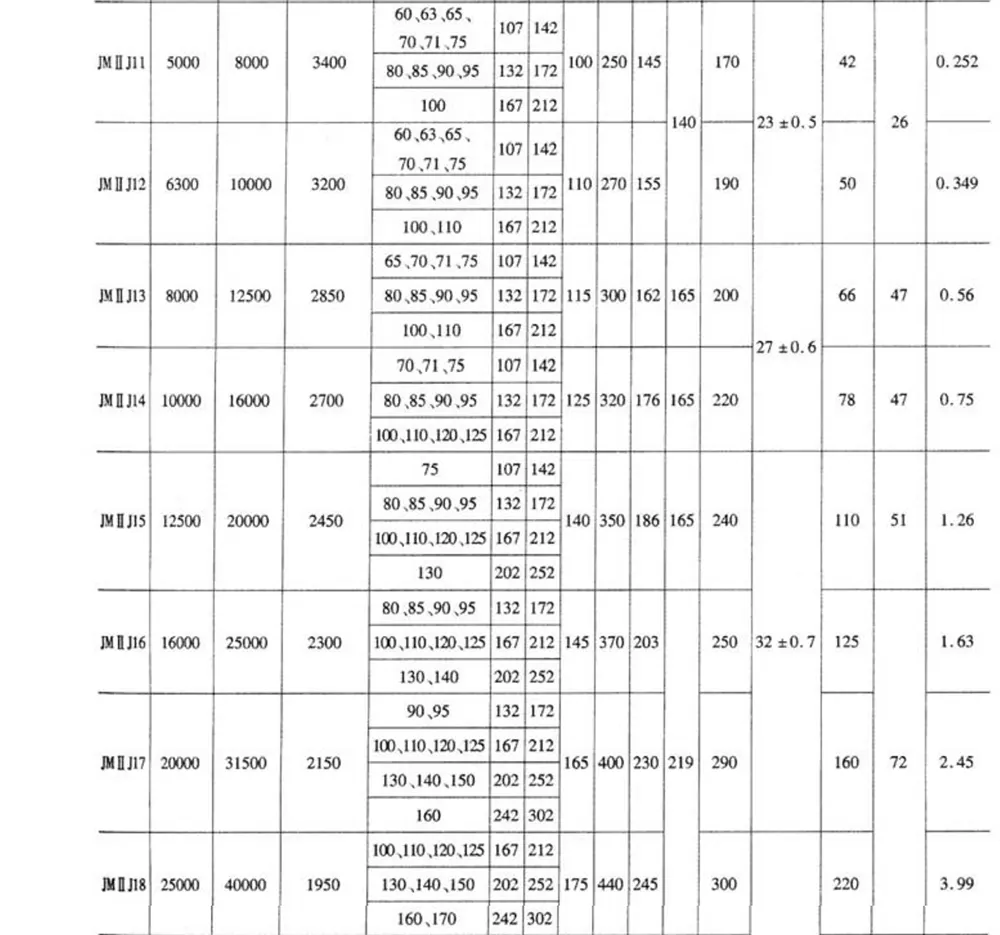

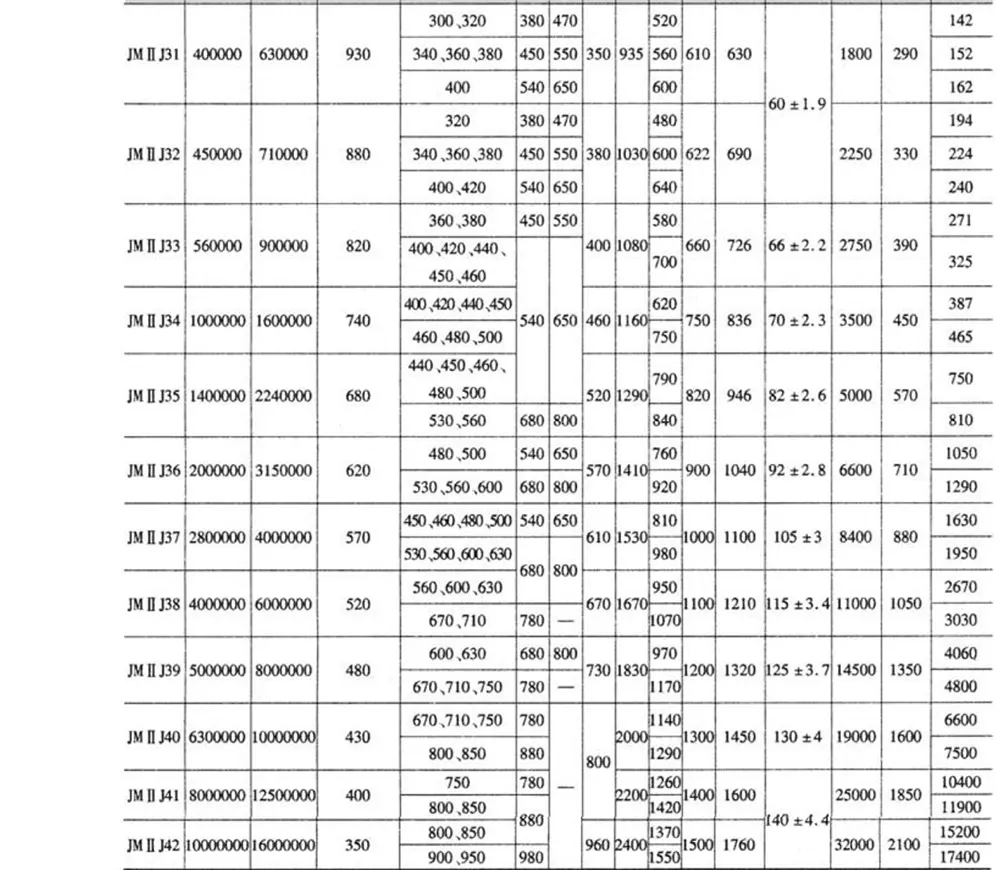

2.  Jisim dan momen inersia ialah nilai anggaran yang dikira berdasarkan Lrec.

Nota:

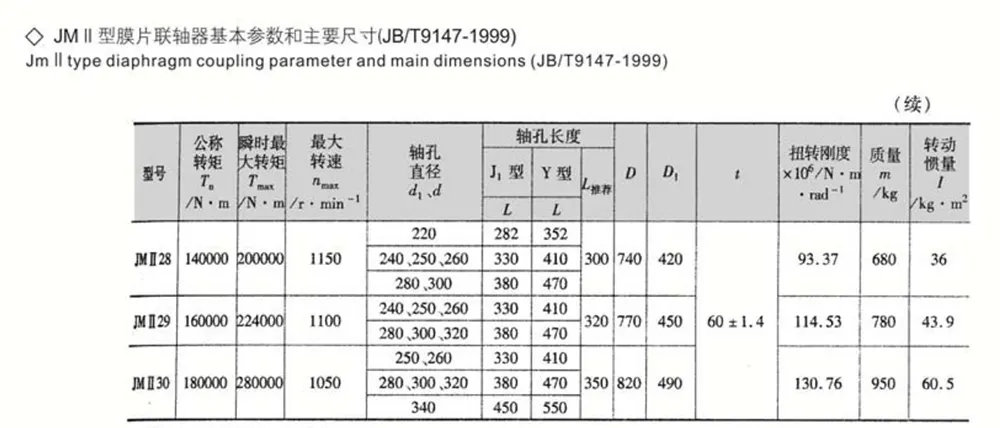

1. Lrec panjang yang disyorkan lebih disukai untuk pemilihan.

2. Jisim dan momen inersia ialah nilai anggaran yang dikira berdasarkan Lrec.
