Jenis Gandingan Pin Lengan Anjal

Jiteng ialah pengilang dan pembekal profesional TL Type Elastic Sleeve Pin Couplings di China. Pada masa ini, komponen gandingan fleksibel ini menikmati populariti meluas dalam bidang penghantaran kuasa berskala kecil hingga sederhana, bergantung pada struktur gabungan pin dan lengan getah elastik untuk memudahkan penghantaran kuasa. Tidak seperti gandingan tegar—yang tidak mempunyai keupayaan kusyen dan berisiko merosakkan aci atau gear utama dalam keadaan lebihan beban—produk ini memanfaatkan sifat fleksibel lengan getah elastiknya untuk menyerap hentakan dan getaran yang dijana semasa peralatan dimulakan dan ditutup, sambil pada masa yang sama menyediakan mekanisme perlindungan beban lampau khusus.

Keupayaan reka bentuk

1. Kerana herotan lengan kenyal dan kelegaan gigi antara lubang gelang separuh gandingan, gandingan mempunyai beberapa pampasan terhadap anjakan relativiti dan sifat pengasingan.

2. Suhu kerja adalah dari -20℃ hingga +70℃

3. Bentuk alur dan saiz lubang aci dan kaedah tanda mestilah mengikut prescnpt GB/T3852-1977 dan 《saiz borang penyambung dan lubang aci gandingan》

Tandakan Penerangan

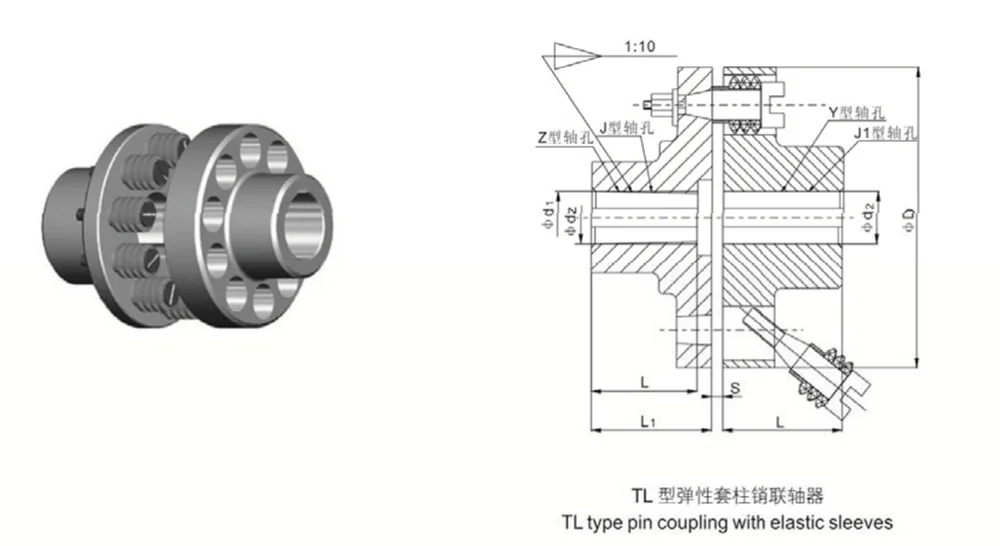

Untuk jenis Z dan J dengan bor balas, ia adalah panjang muat tidak termasuk bor balas, nilai L seperti lukisan di bawah.

Kod standard jenis lama ialah GB4323-84

Contoh markah

Kebolehsuaian Keadaan Kerja

Gandingan Pin Lengan Elastik Jenis TL sesuai untuk senario kerja umum dengan kuasa sederhana dan kecil, kelajuan sederhana dan rendah, permulaan yang kerap dan putaran undur ke hadapan yang kerap.

Ia mempunyai kapasiti penimbalan dan redaman getaran yang sederhana dan boleh menyerap impak konvensional, tetapi ia tidak terpakai untuk keadaan kerja dengan kesan kuat dan getaran yang teruk.

Ia paling sesuai untuk peralatan dengan tapak pelekap tegar dan ketepatan penjajaran yang tinggi.

Perlindungan Keselamatan

Gandingan Pin Lengan Elastik Jenis TL menampilkan mekanisme perlindungan beban pasif terbina dalam dengan logik yang mudah dan intuitif. Ia direka khusus untuk menangani masalah kesakitan industri yang kritikal—seperti kesesakan peralatan, terhenti atau kerosakan mesin hos yang disebabkan oleh kejutan beban lampau serta-merta dalam jentera bersaiz kecil hingga sederhana—dengan itu membolehkan strategi perlindungan berperingkat.

- Reka Bentuk Pelega Tekanan Lebihan Terdedikasi: Dalam keseluruhan pemasangan penghantaran, lengan getah elastik berfungsi sebagai komponen boleh guna teras. Di bawah beban operasi biasa, lengan menyediakan kusyen yang stabil dan penghantaran tork; walau bagaimanapun, sekiranya berlaku keadaan tidak normal—seperti kesesakan bahan, motor terhenti atau beban lampau serta-merta—lengan elastik direka bentuk untuk menjadi komponen pertama yang mengalami pemampatan, haus dan kegagalan seterusnya.

- Pengasingan Daya Hentakan Beban Lebihan: Sebaik sahaja lengan elastik gagal, laluan penghantaran tork terganggu secara automatik. Ini dengan berkesan mengasingkan daya hentakan beban lampau, menghalangnya daripada merambat lebih jauh ke bawah rantai penghantaran dan dengan itu melindungi komponen kritikal yang bernilai tinggi seperti motor, aci utama, galas dan pengurang gear.

- Penyelesaian Perlindungan Kos-Efektif: Berbeza dengan kerosakan yang mahal yang boleh dikenakan ke atas keseluruhan pemasangan mesin, pemulihan kerosakan hanya memerlukan penggantian lengan elastik kos rendah. Ini membolehkan penyelesaian kegagalan berkaitan beban lampau dengan perbelanjaan yang minimum, mengelakkan kedua-dua kos pembaikan yang terlalu tinggi dan prosedur penyelenggaraan yang kompleks.

Nilai Kos-Prestasi

Apabila ditanda aras dengan gandingan tegar yang setanding dan gandingan elastik mewah, Gandingan Pin Lengan Elastik Jenis TL menunjukkan kelebihan ketara merentas tiga dimensi utama: kos perolehan awal, kadar kegagalan dan kos alat ganti. Ini menjadikannya pilihan ideal untuk penyepaduan dan perolehan peralatan berskala besar.

- Kos Boleh Kawal melalui Pengeluaran Besar-besaran: Memanfaatkan proses pembuatan yang matang, terpiawai dan komponen yang dihasilkan secara besar-besaran, aliran kerja pengeluaran diperkemas dan cekap. Akibatnya, harga bekas kilang kekal sangat berpatutan, menjadikannya sangat sesuai untuk penyepaduan pukal oleh pengeluar peralatan dan untuk mengekalkan stok sedia oleh pengedar.

- Struktur Stabil dan Kadar Kegagalan yang Rendah: Menampilkan bilangan komponen dalaman yang minimum dan tanpa struktur yang kompleks dan bergantung pada ketepatan, gandingan tidak mengandungi bahagian ketepatan rapuh yang terdedah kepada kerosakan. Ia mampu menahan tempoh operasi berterusan yang berpanjangan yang melibatkan mula dan berhenti yang kerap, mengakibatkan kebarangkalian kegagalan operasi yang sangat rendah semasa penggunaan harian.

- Alat Ganti Universal dan Mampu Milik: Komponen mudah haus—seperti lengan elastik—adalah bahagian industri standard. Ia boleh didapati secara meluas di pasaran melalui pelbagai saluran perolehan, mengakibatkan kos yang sangat rendah untuk penggantian komponen individu. Berbanding dengan gandingan tegar tradisional, keberkesanan kos keseluruhan dan cadangan nilai adalah jauh lebih baik.

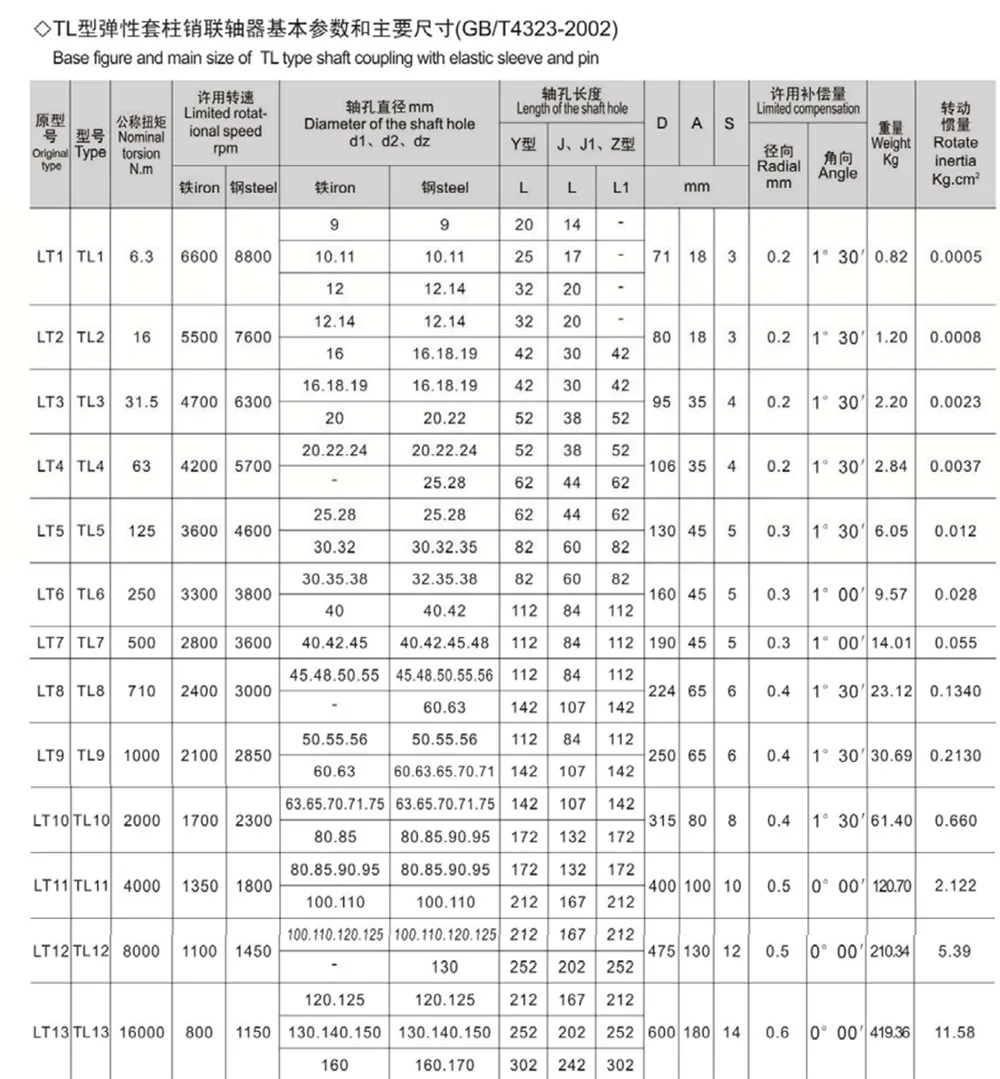

Nota: ① Berat gandingan dalam helaian dikira sebagai diameter minimum dan panjang maksimum.

② Beban lampau pendek tidak boleh melebihi 2 kali ganda tork normal.

③ Bentuk lubang aci dengan panjang L dan L1 boleh dipilih sebagai keperluan pelanggan.

④ Inersia berjalan adalah nilai yang sama.

Kelebihan Kos Penyelenggaraan dan Operasi

Dari perspektif operasi jangka panjang, Gandingan Pin Lengan Elastik Jenis TL memperkemaskan proses penyelenggaraan dan operasi dengan ketara. Ia secara berkesan mengurangkan kos yang berkaitan dengan pembaikan manual, penggantian alat ganti dan masa henti pengeluaran, menjadikannya sangat sesuai untuk jentera tujuan umum yang memerlukan operasi berterusan 24 jam.

- Operasi Tanpa Pelinciran Sepanjang Hayat: Produk ini bergantung pada elastomer getah untuk melindungi penghantaran kuasa; kerana ia tidak mempunyai komponen penjana geseran dalaman, ia tidak memerlukan minyak pelincir atau gris selepas pemasangan. Ini menghapuskan keperluan untuk prosedur penyelenggaraan berkala dan mengurangkan kos buruh yang berkaitan dengan penyelenggaraan.

- Penggantian Mudah Bahagian Haus: Sekiranya lengan elastik lama kelamaan atau rosak, kakitangan penyelenggaraan hanya perlu menanggalkan penutup hujung untuk melengkapkan penggantian. Keseluruhan proses boleh dilakukan tanpa perlu mengalihkan mesin hos yang disambungkan pada kedua-dua belah pihak, memastikan aliran kerja pembongkaran dan pemasangan semula yang mudah dan sangat cekap.

- Kerugian Masa Henti yang Dikurangkan: Tugas pembaikan dan penggantian cepat diselesaikan—selalunya memerlukan hanya seorang juruteknik sahaja—dengan itu meminimumkan masa henti peralatan. Ini menghalang kehilangan kapasiti pengeluaran yang biasanya disebabkan oleh pembaikan komponen, menjadikan gandingan sesuai untuk pelbagai jenis jentera pengeluaran berterusan.

Senario Aplikasi

- Peralatan Pengepaman: Serasi secara meluas dengan peralatan pengendalian bendalir seperti pam emparan, pam vakum dan pam pemindahan bahan kimia. Ia melembapkan getaran operasi dalam badan pam, dengan itu melindungi kedua-dua aci pam dan motor yang disambungkan.

- Peralatan Kipas dan Peniup: Sesuai untuk pelbagai sistem pengudaraan, termasuk kipas kegunaan umum, peniup HVAC dan kipas draf teraruh. Ia melemahkan getaran yang dijana semasa operasi kipas berkelajuan tinggi, mengoptimumkan kestabilan operasi keseluruhan peralatan.

- Jentera Perindustrian Am: Boleh disepadukan dengan pelbagai jenis peralatan—termasuk sistem penghantar, pemampat ringan, alatan mesin, jentera pertanian, dan pengurang gear bersaiz kecil hingga sederhana—untuk memenuhi keperluan dwi transmisi kuasa asas dan perlindungan beban lampau.

Soalan Lazim

- S1: Apakah mekanisme perlindungan bagi Gandingan Pin Lengan Elastik Jenis TL? Bagaimanakah ia berbeza daripada pengehad tork?

- A1: Gandingan Pin Lengan Elastik Jenis TL menggunakan mekanisme perlindungan beban lampau pasif; sekiranya berlaku lebihan beban, lengan elastik getah direka bentuk untuk memampat, haus, dan akhirnya ricih—dengan itu melepaskan penghantaran tork. Sebaliknya, pengehad tork menggunakan mekanisme tersandung aktif untuk melepaskan pemacu. Produk ini mengkhusus dalam perlindungan asas yang menjimatkan kos dan penyerapan kejutan, menjadikannya sesuai untuk peralatan standard dengan output kuasa rendah hingga sederhana; sebaliknya, pengehad tork kami direka untuk jentera perindustrian tugas berat, berisiko tinggi dan berketepatan tinggi.

- S2: Adakah menggantikan lengan elastik yang haus memerlukan membuka keseluruhan pemasangan gandingan?

J2: Tidak, anda tidak perlu membongkar keseluruhan mesin dan anda juga tidak perlu mengalihkan penggerak utama yang disambungkan—seperti motor atau pam—yang terletak di kedua-dua hujung. Anda hanya perlu menanggalkan penutup hujung luar untuk menggantikan terus lengan anjal dalaman jika ia telah tua atau rosak. Prosedurnya adalah mudah, membolehkan juruteknik baru untuk menyelesaikan tugas penyelenggaraan dengan cepat.

- S3: Adakah gandingan ini memerlukan pelinciran atau penyelenggaraan berkala semasa operasi rutin?

A3: Produk ini sepenuhnya bebas penyelenggaraan dan tidak memerlukan pelinciran; tidak perlu menggunakan sebarang gris atau pelincir. Selang penggantian untuk lengan elastik bergantung pada keadaan operasi tertentu. Di bawah keadaan standard—pada suhu ambien dan dalam persekitaran bebas habuk—selongsong biasanya bertahan selama 1 hingga 3 tahun. Untuk aplikasi yang melibatkan hentian permulaan yang kerap atau tahap getaran tinggi, kami mengesyorkan agar anda memeriksa lengan setiap enam bulan; cuma gantikannya dengan segera jika anda melihat sebarang tanda keretakan, pengerasan atau penuaan.
