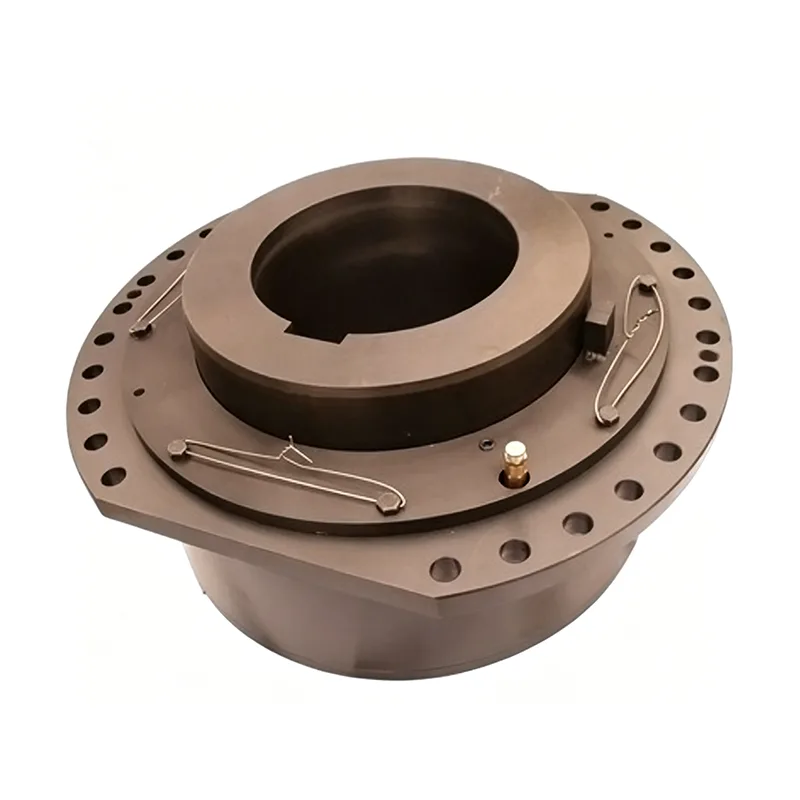

Gandingan Penggelek Sfera

Gandingan Penggelek Sfera ialah komponen penghantaran khusus yang dibangunkan khusus untuk menangani titik kesakitan kritikal dalam sistem pemacu dram mekanisme pengangkat kren. Ia berkesan memperbaiki pelbagai kelemahan yang wujud dalam gandingan gear tradisional, pemacu gear terbuka, dan struktur aci bersuara. Bergantung pada jalinan fleksibel penggelek sfera untuk menghantar tork, produk ini sememangnya mempunyai ciri-ciri galas penjajaran sendiri, membolehkan ia menyesuaikan secara automatik kepada salah penjajaran sudut dalam peralatan. Susun atur strukturnya padat dan ringan, memastikan ia tidak menempati ruang tambahan dalam mekanisme troli. Ia amat sesuai untuk keadaan operasi berkelajuan rendah, beban berat dan dipacu dram yang tipikal peralatan angkat; tambahan pula, ia menawarkan pelbagai liputan parameter dan memastikan operasi yang stabil dan boleh dipercayai.

Perbandingan Kelebihan dan Kelemahan Struktur Gandingan Kren Tradisional

Dalam hubungan penghantaran antara aci keluaran pengurang dan dram dalam mekanisme pengangkat kren, reka bentuk tradisional biasanya menggunakan gandingan gear jenis cakera, pemacu gear terbuka, atau sambungan aci artikulasi paksi tetap dan paksi terapung. Setiap jenis struktur ini memberikan kelemahan operasi yang berbeza yang mengekang penyelenggaraan peralatan dan fleksibiliti susun atur struktur.

- Gandingan Gear Berbilang Plat Jenis Cakera (untuk Kren Bersaiz Kecil hingga Sederhana): Walaupun menawarkan struktur keseluruhan yang padat dan integrasi yang tinggi, geometri kompleksnya menghasilkan kos pembuatan yang tinggi dan kesukaran pemprosesan yang ketara. Tambahan pula, berat kendirinya yang besar menghalang inisiatif reka bentuk ringan untuk kren bersaiz kecil hingga sederhana, dan prosedur pembongkaran dan penyelenggaraan seterusnya amat menyusahkan.

- Pemacu Gear Terbuka (untuk Peralatan Berat tona): Digunakan terutamanya dalam kren dengan kapasiti mengangkat melebihi 80 tan, konfigurasi ini membolehkan pengurangan kelajuan dua peringkat dan membolehkan jarak tengah meningkat antara motor dan dram. Walaupun strukturnya mudah, sifat gear yang terdedah membawa kepada keadaan pelinciran yang lemah; akibatnya, permukaan gigi gear sangat terdedah kepada haus dan kegagalan pantas, mengakibatkan kadar kegagalan peralatan yang agak tinggi.

- Struktur Aci Berartikulasi Paksi Tetap dan Paksi Terapung (Reka Bentuk Aci Panjang): Reka bentuk ini membolehkan pengurangan dalam dimensi paksi dram, dengan itu menampung ruang pemasangan padat. Walau bagaimanapun, mereka memerlukan penggunaan pemasangan aci panjang, yang meningkatkan berat sendiri keseluruhan mekanisme angkat. Selain itu, pemasangan dan penjajaran gear tidak boleh dilakukan secara bebas; proses pembongkaran dan pemasangan semula adalah menyusahkan, membawa kepada kecekapan penyelenggaraan yang rendah.

Struktur Produk dan Prinsip Penghantaran Tork

Gandingan Penggelek Sfera menampilkan komposisi struktur yang jelas dan kaedah penghantaran tork yang direka bentuk secara saintifik. Dengan memanfaatkan penjeratan fleksibel penggelek sfera, ia mencapai penghantaran serentak kedua-dua daya tork dan jejari, menghasilkan tahap fleksibiliti operasi yang lebih tinggi.

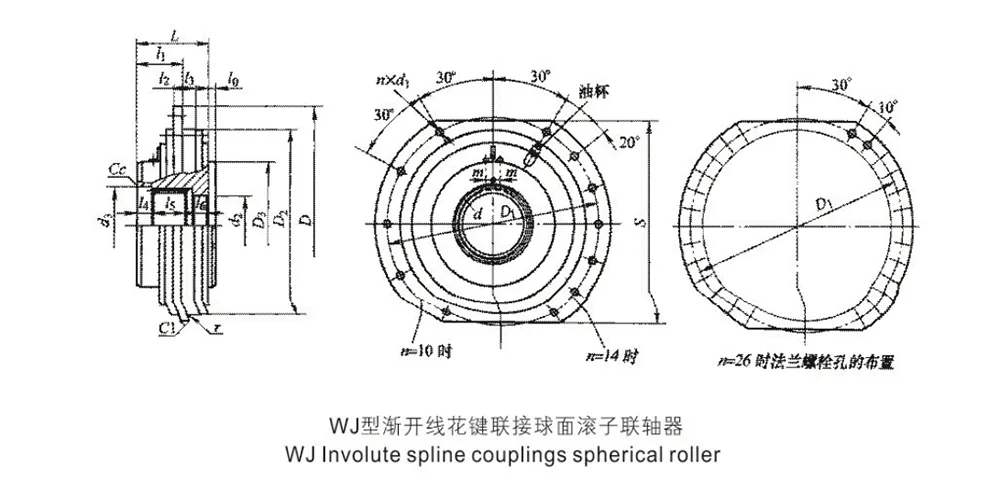

- Konfigurasi Struktur Komprehensif: Pemasangan lengkap terdiri terutamanya daripada komponen teras seperti bahagian gandingan, lengan luar, penggelek sfera, penutup dalam dan penutup luar. Susunan komponen diperkemas—tanpa bahagian ketepatan yang berlebihan dan kompleks—mengakibatkan kadar kegagalan yang jauh lebih rendah.

- Transmisi Tork Meshing Circumferential: Penggelek sfera diagihkan secara seragam di sepanjang lilitan gandingan, diletakkan di dalam lubang kedudukan yang terletak di antara bahagian gandingan dan lengan luar. Melalui sentuhan rapat dan tindakan mampatan antara penggelek dan lubang masing-masing, gandingan mencapai penghantaran dua arah bagi kedua-dua tork dan beban jejarian.

- Kaedah Pemasangan Piawai: Semasa operasi, satu separuh gandingan dipasang dan diikat pada aci keluaran kotak gear (pengurangan), manakala lengan luar disambung dengan kukuh ke dram tali dawai menggunakan bolt berkekuatan tinggi. Konfigurasi ini memastikan pengagihan beban seragam semasa penghantaran, mewujudkan sambungan selamat yang sangat tahan terhadap longgar.

- Ciri Transmisi Gear Fleksibel: Mekanisme penghantaran keseluruhan hampir menyerupai gandingan gear jenis pin elastik. Ia bergantung pada penghantaran daya fleksibel yang disediakan oleh elemen gelek untuk mengurangkan secara berkesan isu kesan keras dan haus kasar yang biasanya dikaitkan dengan sistem jejaring tegar.

Ciri-ciri Operasi Teras dan Keupayaan Pampasan

Spherical Roller Coupling menampilkan fungsi penjajaran sendiri yang wujud, membolehkan ia menyesuaikan secara automatik kepada penyelewengan operasi dalam peralatan. Ia berkesan menyelesaikan isu biasa dalam jentera angkat—seperti salah jajaran pemasangan dan anjakan ubah bentuk operasi—menjadikannya sesuai untuk operasi tugas berat jangka panjang.

1. Prestasi Pampasan Penjajaran Sendiri: Mempamerkan ciri-ciri operasi galas penjajaran sendiri, gandingan mengimbangi dengan tepat penjajaran sudut antara aci keluaran kotak gear dan aci dram, dengan itu menampung kedua-dua ralat pemasangan awal dan anjakan ubah bentuk dinamik semasa operasi.

2. Kebolehsuaian kepada Anjakan Relatif Dua Arah: Gandingan serentak menampung pelbagai bentuk anjakan relatif antara dua aci, mengimbangi tegasan yang dijana secara fleksibel semasa operasi peralatan. Ini menghalang kegagalan seperti pengikatan aci (tegasan terkunci), haus yang tidak normal, dan kegagapan penghantaran.

3. Transmisi Galas Beban Stabil: Gandingan serentak mengendalikan kedua-dua penghantaran tork operasi dan sokongan beban jejarian. Struktur galas bebannya direka bentuk secara optimum, memastikan prestasi bebas gelincir dan bebas hanyut semasa operasi tugas berat yang berpanjangan, berkelajuan rendah. Kestabilan transmisinya dengan ketara mengatasi struktur gear terbuka tradisional.

Kelebihan Struktur

Berbanding dengan struktur penghantaran angkat tradisional, Spherical Roller Coupling menawarkan kelebihan yang berbeza dari segi reka bentuk ringan, susun atur spatial, kemudahan pemasangan dan kebolehpercayaan keseluruhan. Atribut ini menjadikannya sangat sesuai untuk memenuhi kekangan spatial yang menuntut dan keperluan susun atur troli angkat.

1. Reka Bentuk Padat dan Ringan: Menampilkan jejak keseluruhan yang kecil dan berat diri yang rendah, unit ini menghilangkan keperluan untuk aci panjang tambahan atau kereta api gear kompleks. Ini dengan ketara mengurangkan berat keseluruhan mekanisme dan mengoptimumkan susun atur struktur troli kren.

2. Pemasangan dan Penyelenggaraan yang Mudah: Reka bentuk ini mempunyai struktur yang kemas dan logik pemasangan yang mudah, tidak memerlukan prosedur pentauliahan yang rumit. Tugas pemasangan dan penyelenggaraan boleh dilakukan secara bebas, dengan berkesan menyelesaikan titik sakit biasa yang dikaitkan dengan struktur tradisional—khususnya, kesukaran membuka/pemasangan semula dan ketidakupayaan untuk melakukan pelarasan terpencil.

3. Kebolehpercayaan Operasi yang Tinggi: Dengan menghapuskan kelemahan yang wujud pada gear terdedah—yang terdedah kepada haus—struktur penglibatan roller yang tertutup sebahagian besarnya kekal tidak terjejas oleh faktor persekitaran. Ia memastikan operasi lancar, berkelajuan rendah dengan bunyi yang minimum, menjadikannya sangat sesuai untuk keadaan operasi tugas berterusan yang tipikal untuk peralatan mengangkat.

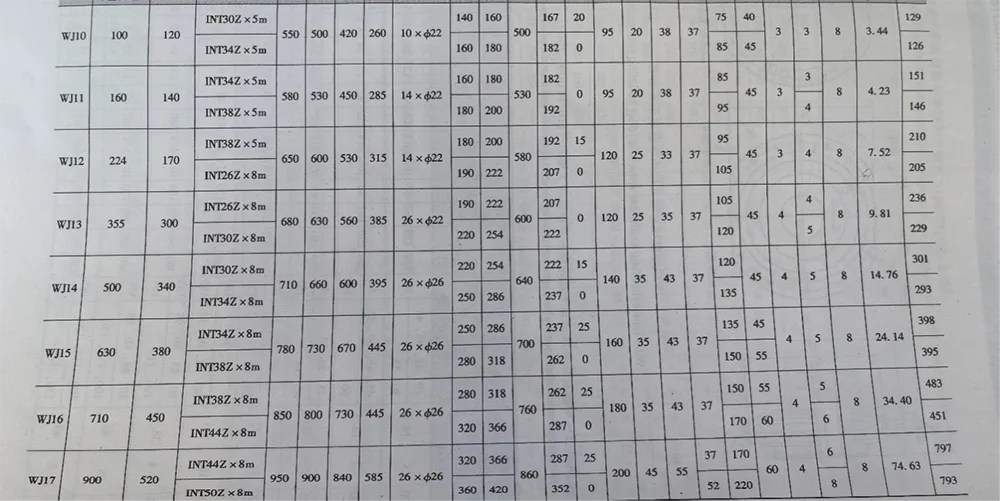

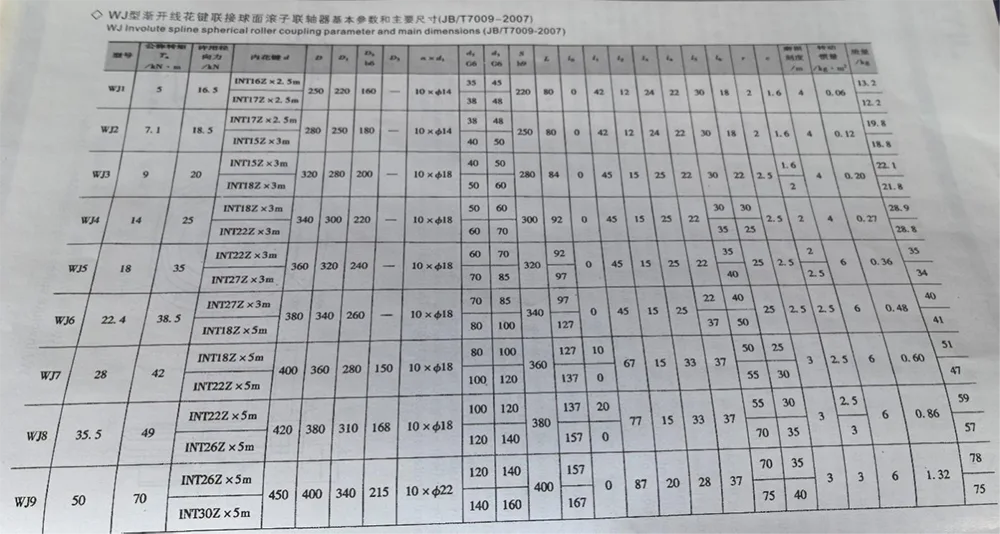

Kebolehsuaian Keadaan Operasi dan Julat Parameter

Produk ini menawarkan pelbagai parameter dan kebolehsuaian yang luar biasa kepada pelbagai keadaan operasi. Ia direka bentuk khusus untuk memenuhi keperluan penghantaran khusus jentera angkat, dengan spesifikasi prestasi yang mematuhi piawaian tugas berat industri dengan ketat.

- Senario Peralatan Berkenaan: Gandingan Penggelek Sfera digunakan terutamanya dalam mekanisme pengangkat kren, sistem pemacu dram berkelajuan rendah dan peralatan penghantaran tujuan umum yang serupa. Ia direka khusus untuk memenuhi keperluan industri pengangkat yang menuntut untuk operasi berkelajuan rendah, beban berat dan tugas berterusan.

- Julat Suhu Kendalian: Mampu beroperasi secara stabil dan normal dalam julat suhu ambien -25°C hingga +28°C, menjadikannya sesuai untuk persekitaran dalaman standard serta operasi mengangkat luar yang tidak melampau.

- Julat Kapasiti Tork: Julat penghantaran tork terkadar menjangkau dari 5,000 N·m hingga 900,000 N·m, dengan berkesan meliputi keperluan penghantaran peralatan mengangkat daripada skala kecil hingga sederhana sehingga jentera berskala besar.

- Had Beban Jejari: Mampu menahan daya jejarian antara 16,500 N hingga 450,000 N. Kapasiti galas beban jejarian yang teguh memastikan ia boleh mengendalikan daya jejarian berat yang biasanya dikaitkan dengan sistem pengangkat berasaskan dram.
