Gandingan Spring Serpentine Siri JS

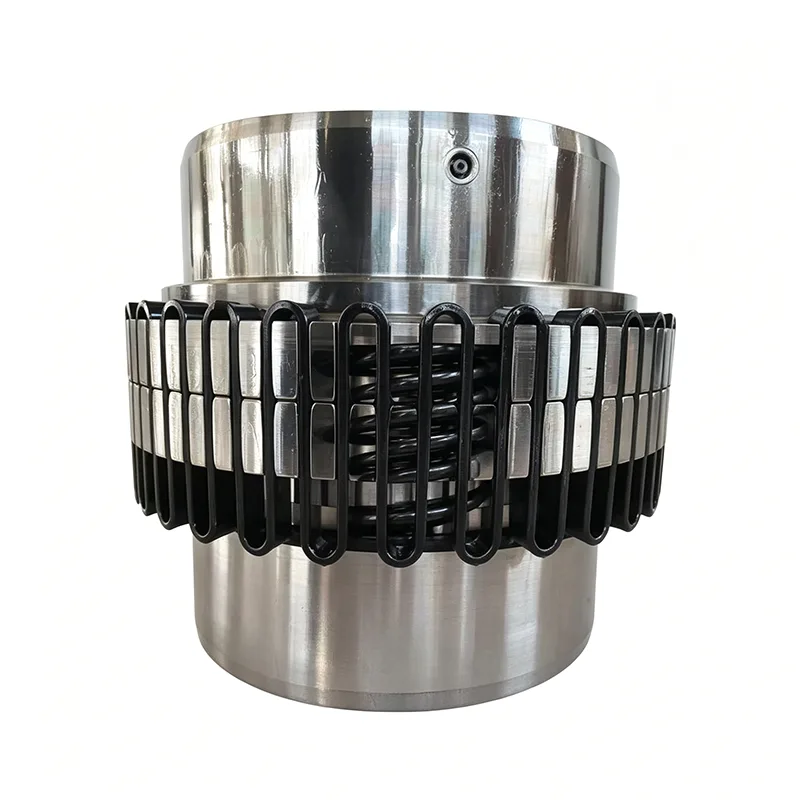

Gandingan Spring Serpentine Siri JS mewakili komponen penghantaran logam elastik kekukuhan berprestasi tinggi. Ia berfungsi sebagai produk naik taraf lanjutan, direka khusus untuk menggantikan gandingan anjal bukan logam dalam persekitaran operasi tugas berat berkelajuan sederhana hingga tinggi. Tidak seperti gandingan fleksibel yang diperbuat daripada getah atau nilon—bahan yang terdedah kepada penuaan—produk ini mengelakkan bahan bukan logam yang mudah rosak. Sebaliknya, ia bergantung pada jalur spring serpentin berkekuatan tinggi sebagai elemen pemancar tork elastik terasnya, menggunakan ubah bentuk anjal spring untuk menyerap hentakan dan mengatasi resonans. Pemasangan lengkap terdiri daripada dua bahagian gandingan, perumah penutup pelindung, gelang pengedap, dan jalur spring serpentin. Penghantaran kuasa dicapai melalui penglibatan saling mengunci jalur spring dalam slot gear gandingan, dengan itu menggabungkan kecekapan penghantaran tinggi gandingan tegar dengan keupayaan penimbalan dan pampasan gandingan fleksibel.

Komponen Struktur

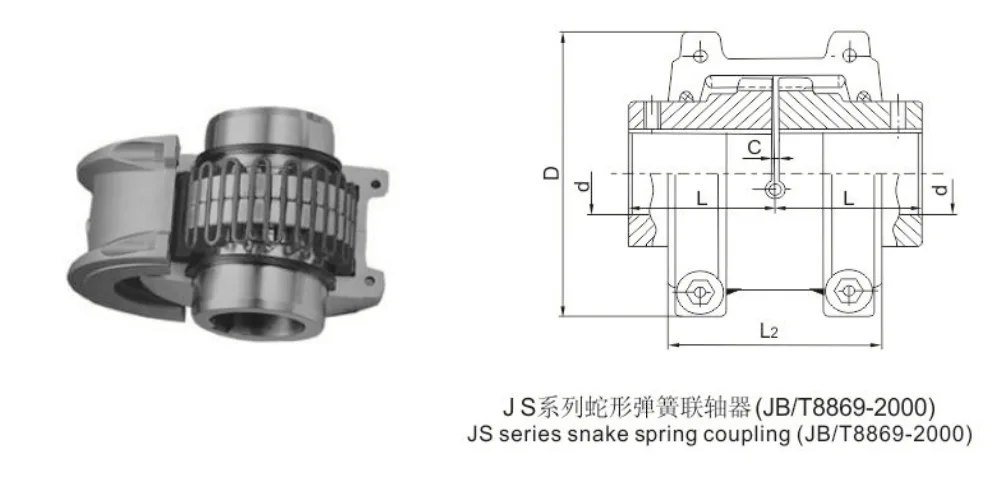

- Pemasangan Standard Lengkap: Unit penuh terdiri daripada dua bahagian gandingan, dua bahagian perumah pelindung luar, dua cincin pengedap kalis habuk dan jalur spring serpentin. Jumlah bahagian adalah jauh lebih rendah daripada gandingan tugas berat lain dengan kapasiti beban yang setara, menghasilkan kadar kegagalan yang lebih rendah.

- Struktur Transmisi Tork Paksi Eksklusif: Jalur spring serpentin dimasukkan secara paksi dan diletakkan di dalam slot gear dua bahagian gandingan. Penghantaran tork didorong oleh tekanan seragam yang dikenakan oleh rusuk slot gear terhadap spring; ini memastikan pengagihan daya yang seimbang, dengan itu menghalang kepekatan tegasan setempat yang boleh membawa kepada kegagalan struktur.

- Reka Bentuk Pelindung Tertutup: Gandingan ini mempunyai perumah luar jenis belah yang dipasangkan dengan gelang pengedap. Reka bentuk ini bukan sahaja menjamin kedudukan jalur spring tetapi juga berkesan menghalang kemasukan habuk luaran dan lembapan ke dalam zon penglibatan, dengan itu melindungi kedua-dua jalur spring dan struktur slot gear sambil meminimumkan haus dan lusuh harian.

Prinsip Operasi

Gandingan Spring Serpentine Siri JS menggunakan logik penghantaran kekukuhan berubah-ubah berdasarkan interaksi mampatan antara slot gear dan jalur spring. Semasa operasi, gandingan boleh melaraskan keamatan penimbalannya secara dinamik, dengan itu secara asasnya mengurangkan isu biasa dalam sistem penghantaran, seperti getaran dan resonans.

- Logik Penghantaran Kuasa Standard: Aci pemacu dan aci terdorong digandingkan melalui gandingan separuh yang sepadan pada setiap hujung. Dinding sisi slot gear bahagian pemanduan mengenakan daya lilitan pada spring serpentin; melalui ubah bentuk keanjalan elemen spring ini, bahagian yang dipacu didorong untuk berputar serentak, dengan itu mencapai penghantaran tork.

- Penyerapan Hentakan Berkecekapan Tinggi dan Mekanisme Penindasan Getaran: Semasa peralatan dimulakan, ditutup atau turun naik beban, spring serpentin mengalami ubah bentuk keanjalan adaptif untuk melemahkan getaran yang disebabkan oleh beban berselang-seli, dengan itu menghalang keseluruhan sistem penghantaran daripada memasuki keadaan resonans. Produk ini mempunyai purata kadar pengurangan redaman dan getaran melebihi 36%, memberikan prestasi menyerap kejutan yang jauh mengatasi gandingan elastik standard.

- Kekukuhan Pembolehubah Menyesuaikan Diri dengan Keadaan Beban: Memandangkan magnitud tork yang dihantar berbeza-beza, tahap ubah bentuk keanjalan dalam elemen spring berubah secara sepadan, secara automatik melaraskan kekukuhan keseluruhan gandingan. Reka bentuk ini secara berkesan mengimbangi kelancaran operasi di bawah beban ringan dengan kapasiti galas beban yang teguh di bawah beban berat, menjadikannya sangat sesuai untuk aplikasi yang melibatkan keadaan beban yang turun naik.

Konfigurasi Bahan dan Hayat Perkhidmatan

Komponen anjal teras dibuat daripada keluli spring yang disesuaikan khas, diperkukuh melalui proses rawatan haba berbilang peringkat. Pendekatan ini berkesan menyelesaikan masalah sakit industri biasa yang dikaitkan dengan elemen anjal bukan logam—seperti kerentanan kepada penuaan, kegagalan keletihan dan rintangan suhu tinggi yang lemah.

- Bahan Mentah Spring Berkualiti Tinggi: Elemen spring serpentin dihasilkan daripada bilet keluli spring gred industri terpilih. Bahan-bahan ini menjalani satu siri rawatan ketepatan yang komprehensif—termasuk pelindapkejutan dan pembajaan—untuk memastikan kekuatan tegangan, rintangan keletihan dan keliatannya semuanya memenuhi piawaian industri tertinggi.

- Ketahanan Tahan Lama dan Kehausan Minimum: Badan spring metalik kebal terhadap isu seperti penuaan, pengerasan atau keretakan menghakis, dan kekal tidak terjejas oleh persekitaran operasi suhu tinggi atau rendah yang melampau. Berbanding dengan gandingan anjal bukan logam (cth., yang diperbuat daripada getah atau nilon), reka bentuk ini menawarkan hayat perkhidmatan keseluruhan yang dilanjutkan dengan ketara.

- Kebolehsuaian kepada Beban Bergantian Kompleks: Gandingan Spring Serpentine Siri JS direka bentuk untuk menahan pendedahan berpanjangan kepada kitaran mula-henti yang kerap, beban hentakan dua arah dan ubah bentuk salingan berkelajuan tinggi. Walaupun apabila beroperasi secara berterusan dalam persekitaran beban tinggi, tekanan berselang-seli, ia mengekalkan prestasi mekanikal yang stabil dan mempamerkan kerentanan minimum kepada kemerosotan elastik.

Prestasi Penghantaran dan Ciri-ciri Keselamatan

- Kecekapan Transmisi Ultra Tinggi: Menggunakan mekanisme penghantaran sentuhan permukaan antara slot gear dan elemen spring, gandingan meminimumkan kehilangan kuasa. Kecekapan transmisi keseluruhannya boleh mencapai setinggi 99.47%, memberikan kadar penggunaan tenaga yang mengatasi kebanyakan gandingan transmisi fleksibel yang tersedia pada masa ini.

- Perlindungan Lebihan Dwi Arah: Mempunyai keupayaan penimbalan beban lampau jangka pendek, dengan kapasiti beban muktamad mencecah sehingga dua kali ganda tork terkadar. Ini membolehkannya menyerap beban puncak serta-merta dengan mudah, dengan itu menghalang kegagalan bencana—seperti aci pecah atau gigi gear runtuh—yang disebabkan oleh beban berlebihan secara tiba-tiba.

- Pampasan Penyelewengan Berbilang Dimensi: Memanfaatkan ciri ubah bentuk berbilang arah pegas serpentinnya, gandingan boleh mengimbangi ketidaksejajaran pemasangan paksi, jejari dan sudut secara serentak. Ini merendahkan ambang pemasangan berkenaan dengan sepaksi aci, menjadikannya sangat sesuai untuk penyepaduan ke dalam peralatan sedia ada di mana sisihan penjajaran mungkin melebihi toleransi standard.

Kelebihan Pemasangan dan Penyelenggaraan

- Struktur Padat dan Ringan: Gandingan Spring Serpentine Siri JS menampilkan jejak yang padat dan reka bentuk yang ringan. Untuk penarafan tork tertentu, ia menduduki ruang pemasangan yang jauh lebih sedikit berbanding dengan jenis gandingan lain, menjadikannya sangat sesuai untuk digunakan dalam sistem penghantaran terkurung atau tertutup.

- Pemasangan dan Penyahpasangan Mudah: Setiap unit gandingan hanya menggunakan 2 hingga 4 elemen spring, memastikan urutan pemasangan/pembubaran yang mudah dan intuitif. Berbanding dengan diafragma atau gandingan jenis gear, kerumitan dan kesukaran yang berkaitan dengan pemeriksaan dan penggantian komponen dikurangkan secara drastik.

- Penyelenggaraan Rutin Frekuensi Rendah: Mata air logam tidak memerlukan penggantian yang kerap, manakala struktur perumahan yang dimeterai melindungi komponen dalaman dengan berkesan. Penyelenggaraan rutin dihadkan kepada pemeriksaan berkala status pengikat dan tahap pelinciran perumahan, menghapuskan keperluan untuk penggantian berkala bahagian haus elastik yang biasanya diperlukan oleh jenis gandingan lain.

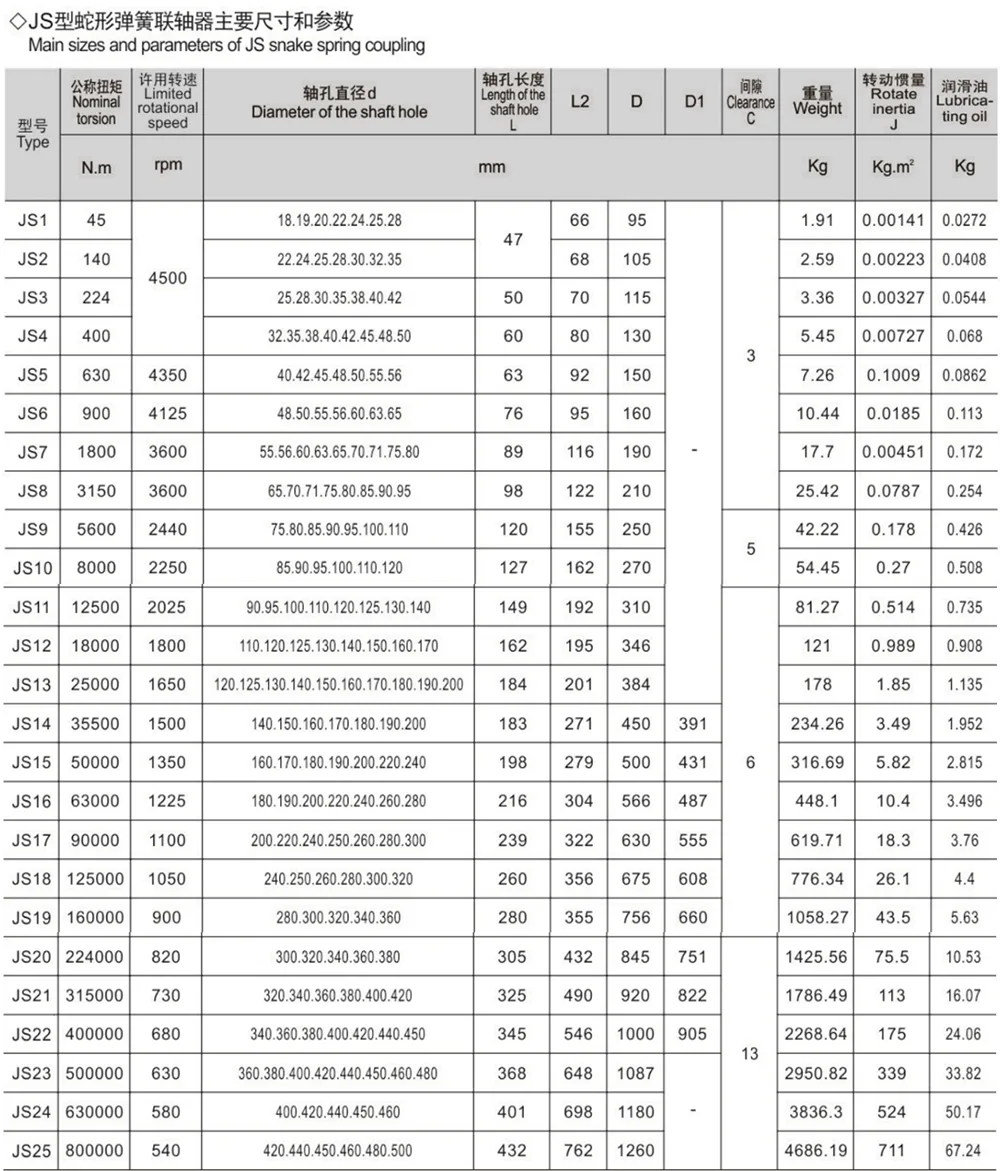

Nota: 1. Sila berunding dengan jabatan teknologi kami apabila anda memilih lubang aci (GB/T 3852). 2. Mengira berat dan inersia berputar sebagai tiada status lubang.
