Gandingan Pin Elastik Jenis HL

Tidak seperti gandingan anjal berasaskan getah, Gandingan Pin Elastik Jenis HL menggunakan nilon berkekuatan tinggi untuk pin transmisinya, memanfaatkan keliatan dan rintangan ricih bahan nilon untuk memudahkan penghantaran kuasa. Walaupun kaedah pemacu terus tegar tradisional terdedah kepada isu biasa seperti kehausan alur kunci, keretakan komponen, getaran peralatan dan bunyi yang tidak normal, produk ini menawarkan penyelesaian yang sempurna; ia bergantung pada pin nilon untuk mengimbangi impak mula dan berhenti sambil meredam getaran yang disebabkan oleh beban berselang-seli.

Keupayaan reka bentuk

1. Bahan komponen elastik adalah linen supaya ia mempunyai kekerasan yang tinggi dan rintangan untuk haus dan memohon untuk keadaan dengan kaustik.

2. Permukaan bulatan gelang brek logam dikendalikan dengan pelindapkejutan.

3. Dimensi gerek, dimensi alur kunci dan kaedah penetapan gandingan mematuhi keperluan GB/T 3852-1977, "Jenis Sambungan dan Dimensi Gerek Aci". Lubang dua bahagian gandingan boleh dipilih secara bebas dan digabungkan dalam sebarang konfigurasi.

4. Suhu kerja: Dari-20 hingga +70 ℃.

5. Piawaian asal ialah piawaian antarabangsa GB5051-85.

Tandakan nota:

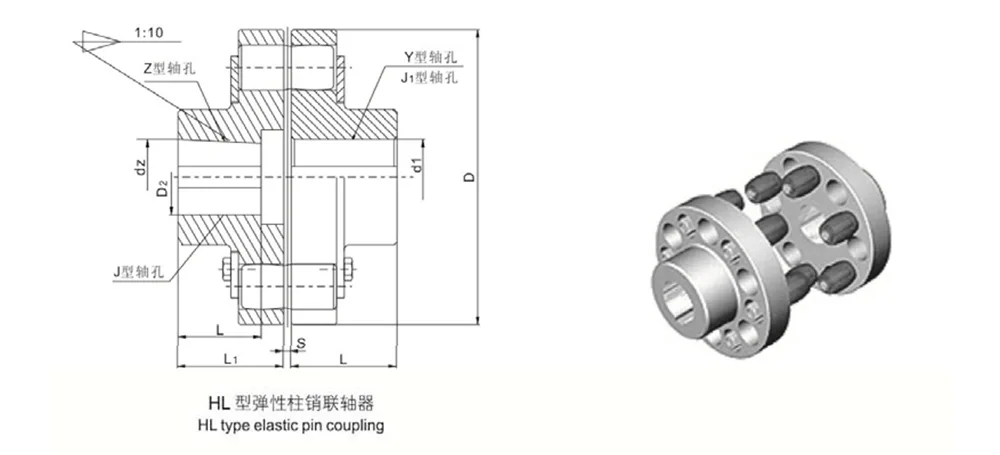

Untuk jenis Zand J dengan counterbore, ia adalah panjang muat tidak termasuk, nilai L seperti lukisan di bawah

Tandakan sampel:

Gandingan pin elastik jenis HL6

Hujung pemacu: Lubang aci jenis Y, Alur kunci jenis, d1 ialah 65mm, L ialah 142mm

Hujung terdorong: Lubang aci jenis Y, Alur kunci jenis, d2 ialah 75mm, L ialah 142mm

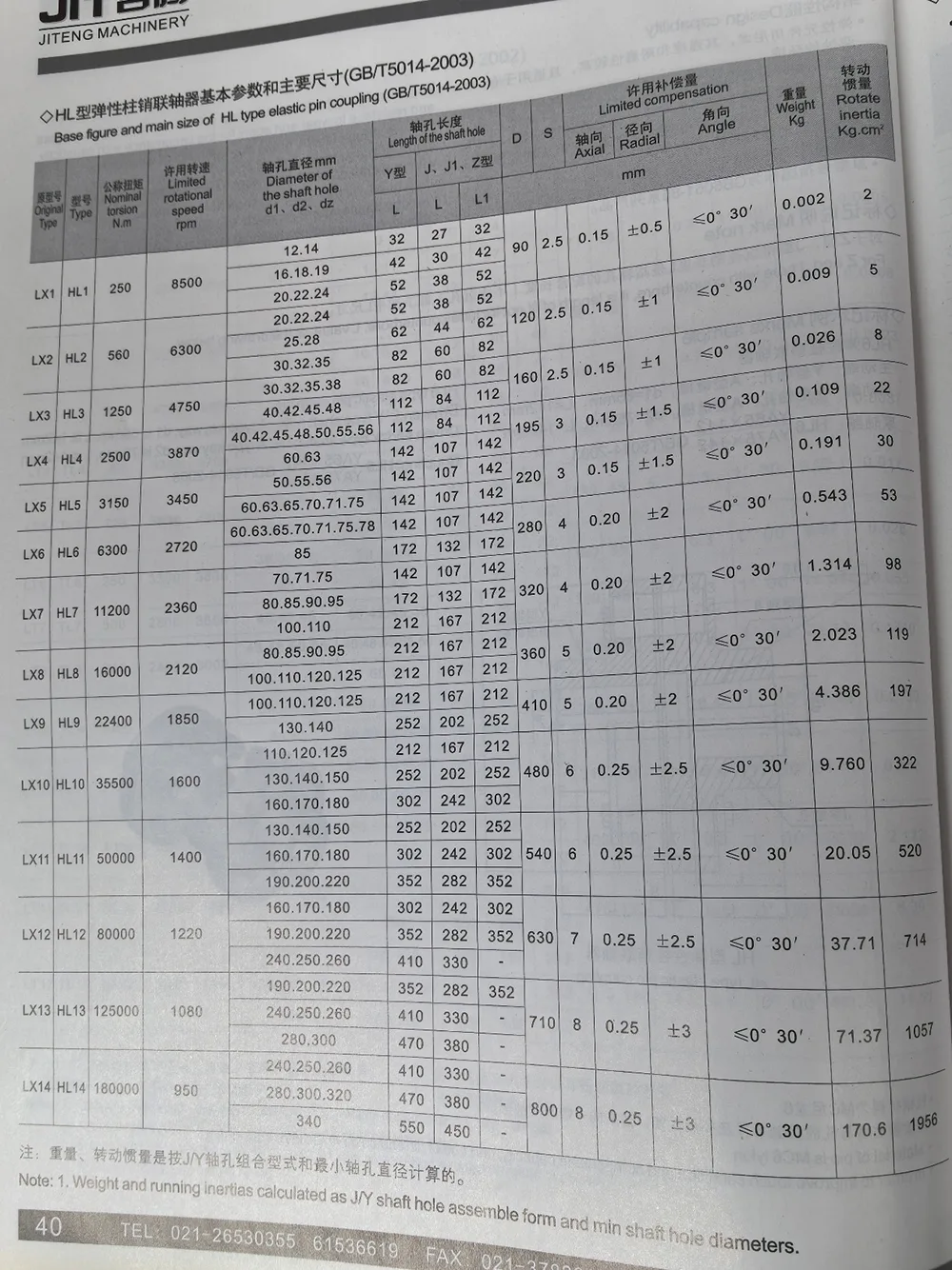

Gandingan: HL6 YA75×142YA65×142 GB/T5014-2003

Bahan pin ialah MC6 lylon

Untuk memperbaiki keadaan sentuhan dan mengimbangi kapasiti, satu hujung pin hendaklah dijadikan bentuk dram.

Kesesuaian Operasi

Gandingan Pin Elastik Jenis HL telah dioptimumkan khusus untuk persekitaran operasi standard yang dicirikan oleh mula/berhenti yang kerap dan beban yang tidak stabil. Ia serasi dengan sebahagian besar peralatan mekanikal tujuan umum yang melibatkan beban tahap sederhana, dengan itu mengoptimumkan status operasi peralatan terus dari sumber.

- Kebolehsuaian kepada Pembalikan Kerap: Direka khusus untuk sistem penghantaran yang memerlukan mula/berhenti berulang dan pensuisan arah yang berterusan, komponen nilon elastik mempunyai keliatan yang mencukupi untuk menahan beban impak yang dijana oleh arah berganti-ganti dalam jangka panjang, dengan berkesan menghalang isu berkaitan penuaan atau patah bahan.

- Turun Turun Beban Kusyen: Apabila menghadapi turun naik beban yang kecil atau beban puncak seketika semasa operasi, pin nilon menggunakan keanjalan yang wujud untuk menahan hentaman dan daya lesap, dengan itu menghalang bunyi penghantaran dan getaran peralatan yang disebabkan oleh ketidakstabilan beban.

- Mengurangkan Kelemahan Sambungan Tegar: Berfungsi sebagai pengganti gandingan tegar sekeping tradisional, produk ini melembutkan kesan keras yang berkaitan dengan sambungan terus tegar, dengan berkesan menghapuskan kegagalan peralatan biasa seperti patah komponen, kehausan alur kunci, getaran badan dan bunyi operasi.

Perlindungan Keselamatan

- Mekanisme Perlindungan Lebihan Beban Pengorbanan: Sekiranya berlaku keadaan operasi yang tidak normal—seperti kesesakan peralatan, terhenti atau lebihan muatan seketika—pin nilon dalaman direka bentuk untuk gagal terlebih dahulu melalui patah ricih, dengan itu secara aktif memutuskan keseluruhan laluan penghantaran tork. - Perlindungan Peralatan Teras Bernilai Tinggi: Beban lampau dipintas dengan berkesan oleh pemotongan pin elastik, menghalangnya daripada merambat ke komponen struktur hiliran. Ini memberikan perlindungan yang teguh untuk komponen teras yang mahal—seperti motor, pengurang dan gelendong—melindunginya daripada kerosakan yang tidak dapat dipulihkan.

- Perlindungan Stabil Secara Mekanikal: Keseluruhan mekanisme perlindungan adalah mekanikal semata-mata; ia kekal tidak terjejas oleh faktor seperti gangguan bekalan elektrik, kegagalan isyarat atau gangguan persekitaran. Akibatnya, kestabilan perlindungannya jauh melebihi sistem keselamatan berasaskan penggera elektronik, menjadikannya sangat sesuai untuk persekitaran bengkel industri yang kompleks dan keras.

Keserasian Operasi

Berbanding dengan gandingan elastik standard, Gandingan Pin Elastik Jenis HL menawarkan kapasiti galas beban yang lebih tinggi dan meliputi rangkaian senario aplikasi yang lebih luas. Ia mampu menampung pelbagai jenis peralatan penghantaran beban sederhana secara serentak merentasi pelbagai industri.

- Fokus Aplikasi Sasaran: Direka terutamanya untuk persekitaran operasi beban sederhana, ia amat sesuai untuk peralatan mekanikal yang melibatkan hentian mula yang kerap, pembalikan arah dan beban kejutan berselang-seli. Ia berkesan menangani kelemahan industri—khususnya, kapasiti galas beban yang tidak mencukupi bagi gandingan getah dan kekurangan penyerapan kejutan yang wujud dalam gandingan tegar.

- Serbaguna Merentas Industri: Keserasian produk tidak dihadkan oleh kategori peralatan; ia boleh dilaksanakan dengan jayanya dalam jentera perlombongan, kemudahan pengeluaran industri yang komprehensif, pelbagai mesin pemprosesan industri ringan, serta jentera bendalir seperti pam air dan kipas.

- Kebolehsuaian kepada Peralatan Baru dan Sedia Ada: Menampilkan dimensi piawai, gandingan boleh diprapasang terus sebagai komponen OEM dalam peralatan baharu. Ia juga berfungsi sebagai pengganti ideal untuk gandingan lama yang usang dalam jentera sedia ada; proses pengubahsuaian adalah kesukaran rendah dan tidak memerlukan pengubahsuaian pada struktur penghantaran asal peralatan.

Kenapa Pilih Jiteng?

Sebagai pengeluar asal HL Type Elastic Pin Coupling, syarikat kami telah mendedikasikan bertahun-tahun untuk R&D dan pembuatan pelbagai gandingan elastik dan pengehad tork. Kami menyediakan perkhidmatan sokongan sehenti yang komprehensif kepada pembeli domestik dan antarabangsa—merangkumi setiap peringkat daripada kawalan kualiti produk dan penghantaran kepada pemilihan produk dan sokongan selepas jualan.

1. R&D & Pembuatan Dalaman dengan Kawalan Kualiti yang Ketat:

Keseluruhan siri gandingan jenis HL menjalani pengeluaran dalaman bersepadu. Pin anjal nilon—satu-satunya komponen sumber luar—dikilangkan menggunakan bahan mentah yang dibeli dengan ketat, ketulenan tinggi, tahan haus. Setiap kelompok menjalani ujian tork dan ricih yang ketat sebelum meninggalkan kilang.

2. Stok Banyak & Penghantaran Cekap:

Kami mengekalkan inventori sedia model gandingan standard dan pin nilon ganti. Kami bersedia untuk memenuhi pesanan daripada sampel satu unit kepada pembelian pukal berskala besar, dengan itu menghapuskan masa petunjuk yang panjang yang biasanya dikaitkan dengan kitaran pembuatan tersuai.

3. Percuma, Perkhidmatan Pemilihan Produk Tepat

Pasukan teknikal kami menganalisis faktor seperti jenis beban peralatan, kekerapan mula-henti dan parameter diameter aci untuk membezakan antara pin elastik HL dan siri produk lengan elastik TL, dengan itu memadankan setiap pelanggan dengan penyelesaian gandingan yang paling sesuai.

4. Sokongan Selepas Jualan Komprehensif, Kitaran Hayat Penuh

Kami menyediakan lukisan dimensi dan tutorial pemasangan secara percuma, dan menawarkan bimbingan teknikal jauh khusus untuk pelanggan kami di luar negara. Selain itu, kami menyokong penyesuaian saiz lubang bukan standard dan pin dengan tahap kekerasan khusus untuk memastikan keserasian dengan peralatan yang beroperasi dalam keadaan unik.
