Gandingan Gear

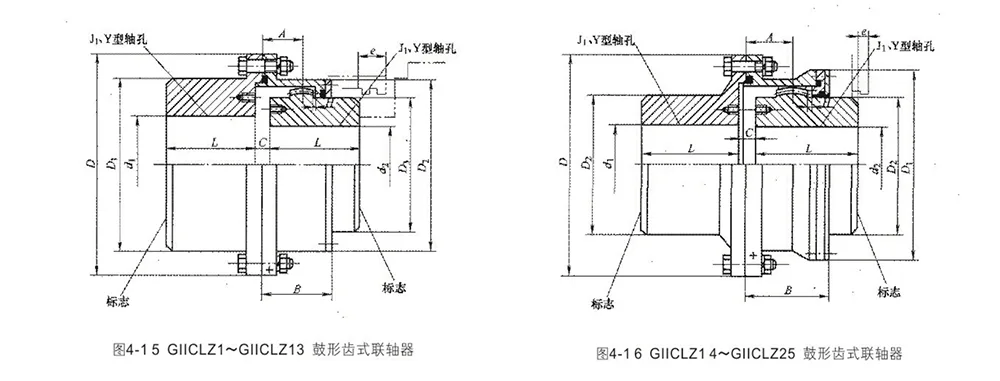

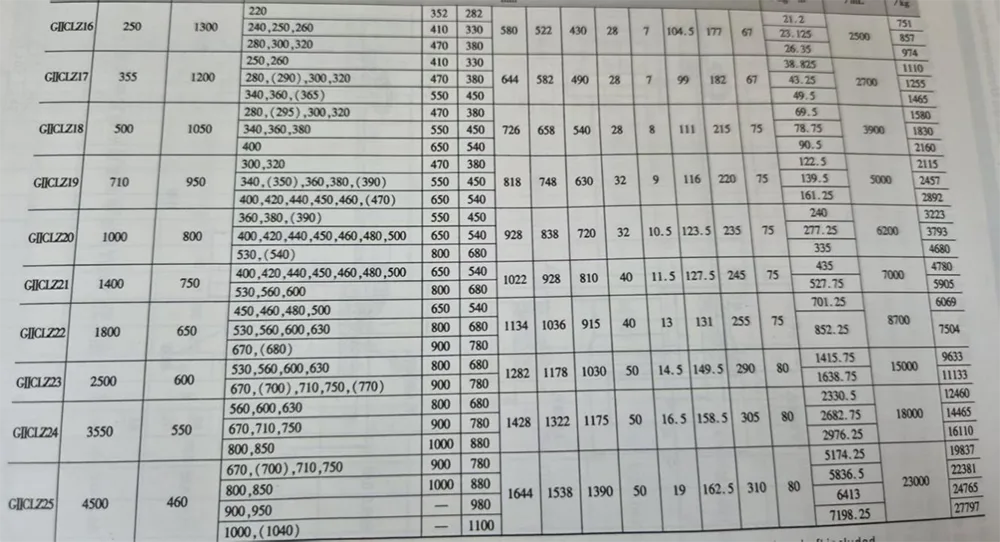

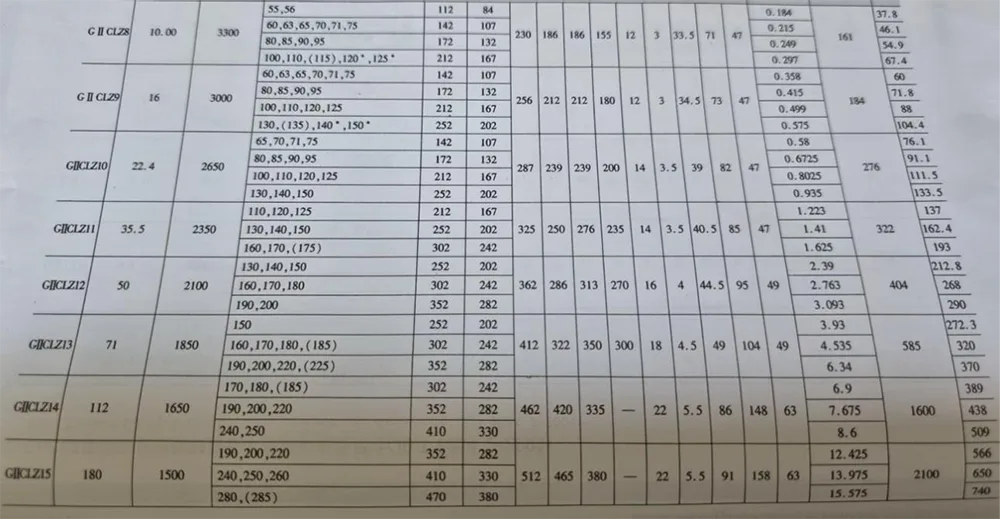

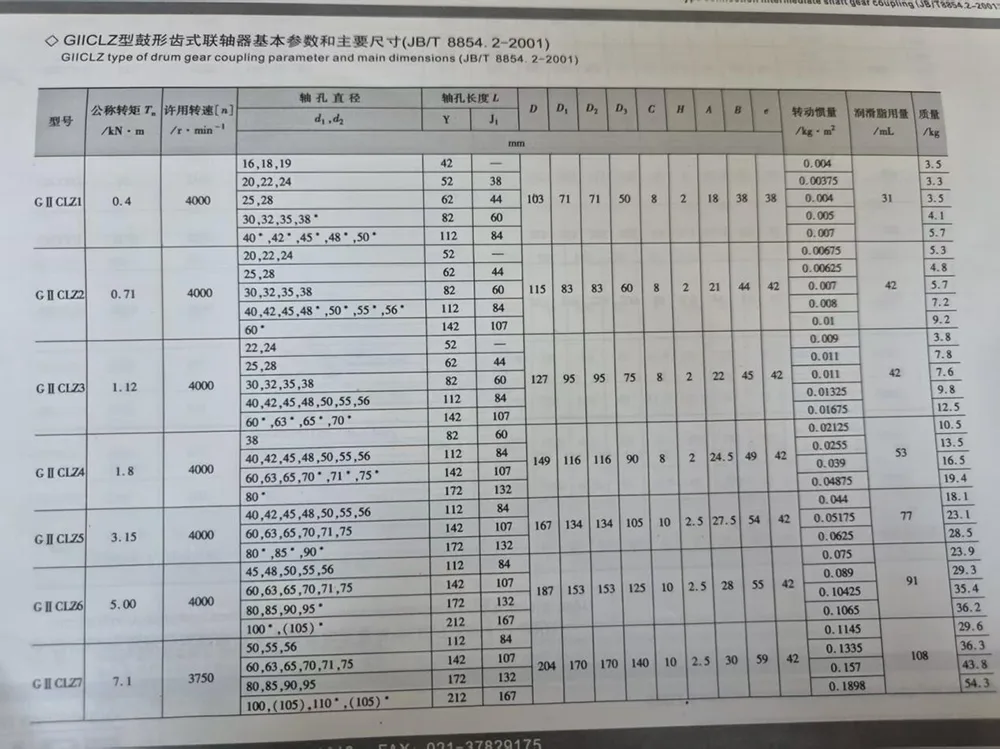

GIICLZ jenis sambungan aci perantaraan (Sempit) gendang gandingan jarak gigi, membenarkan anjakan jejari relatif kecil, padat, momen inersia adalah kecil, untuk pemindahan nominal Momen 400 ~ 4500000 N · m tahap dua sambungan pemacu aci sepaksi. Jenis Struktur ditunjukkan dalam Rajah 4-15 dan Rajah 4-16 parameter asas dan dimensi utama, lihat Jadual 4-11.

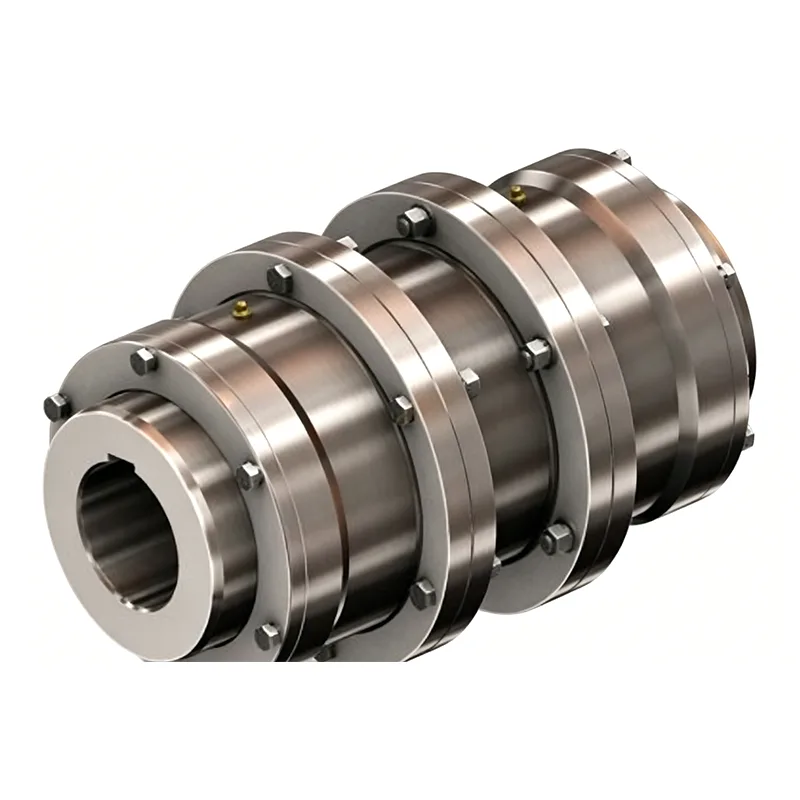

Gandingan Gear Drum Jenis GIICLZ dengan Aci Perantaraan

Disesuaikan untuk keadaan kerja penghantaran jarak jauh, ia dihasilkan secara terperinci oleh kilang sumber dengan kualiti yang stabil dan boleh dipercayai.

Dipalsukan daripada keluli berkualiti tinggi dengan gigi gear yang mengeras, ia menampilkan rintangan haus yang sangat baik, rintangan hentaman dan kapasiti galas tork besar yang luar biasa. Mengguna pakai reka bentuk sambungan aci perantaraan, ia sesuai untuk pemasangan peralatan dengan jarak aci yang besar. Ia mempunyai struktur padat dan momen inersia kecil, memastikan operasi penghantaran yang stabil dan lancar.

Ia mempunyai prestasi pampasan anjakan jejarian, paksi dan sudut yang sangat baik, yang boleh mengimbangi ralat pemasangan dan ubah bentuk operasi dengan berkesan dan mengurangkan kehilangan operasi peralatan. Dengan prestasi pengedap yang unggul, ia kalis habuk dan kalis kebocoran gris, boleh disesuaikan dengan keadaan kerja yang keras. Ia memerlukan penyelenggaraan yang tidak kerap dan sangat mengurangkan kos operasi dan penyelenggaraan.

Digunakan secara meluas untuk peralatan penghantaran tugas berat dalam metalurgi, perlombongan, angkat, bahan binaan, jentera industri berat dan bidang lain. Spesifikasi lengkap ada dalam stok yang mencukupi, dan penyesuaian bukan standard disokong. Menampilkan penghantaran yang stabil dan hayat perkhidmatan yang panjang, ia adalah aksesori pilihan untuk penghantaran kuasa jarak jauh.

1. Inersia dan jisim dikira oleh aci jenis Jl, dan termasuk aci disertakan.

2. Tiang air aci diameter aci bertanda larva saiz L, hanya digunakan untuk dl.

3. Penggunaan yang disyorkan siri aci jenis Jl.

4. Diameter aci dengan pendakap tidak diperlukan apabila reka bentuk baru

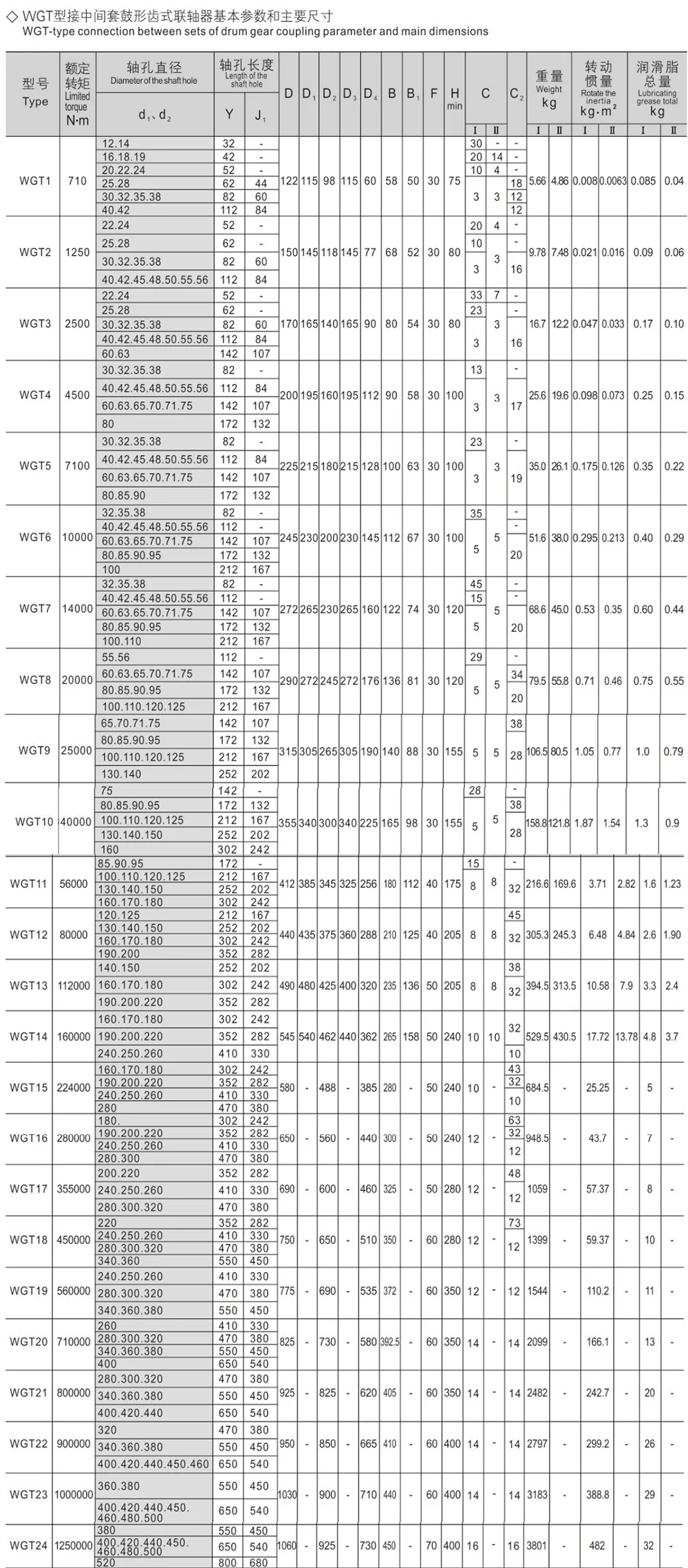

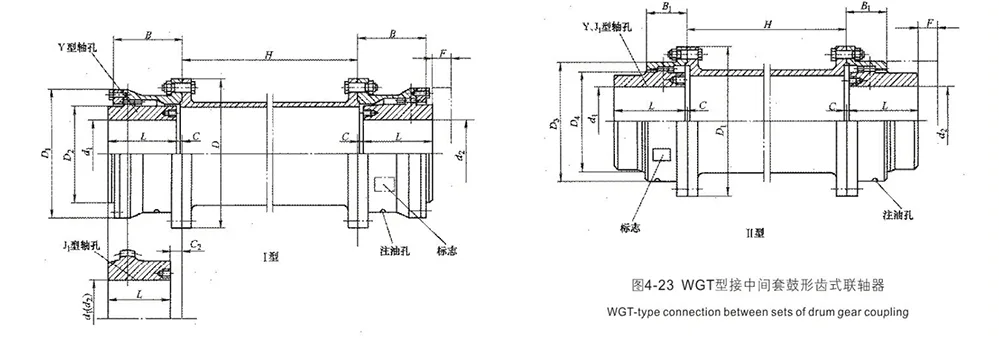

Sambungan jenis WGT antara saiz kediaman, sesuai untuk sambungan jarak jauh majlis, parameter asas jenis struktur ditunjukkan dalam Rajah 4-23 dan dimensi utama dalam Jadual 4-23, kelajuan yang dibenarkan dan Kualiti set tengah, momen inersia dan momen inersia ditunjukkan dalam Jadual 4-24.

Gandingan Gear Drum Jenis WGT dengan Lengan Perantaraan

Gandingan Gear Drum Jenis WGT dengan Lengan Pertengahan Dibangunkan khusus untuk senario penghantaran jarak jauh dan jarak jauh, produk ini dihasilkan secara terperinci oleh pengilang asal dengan ketukangan yang indah dan kualiti yang boleh dipercayai.

Ia ditempa dengan tepat daripada keluli aloi berkekuatan tinggi, dan gigi gearnya dirawat dengan pelindapkejutan frekuensi tinggi. Menampilkan kekerasan yang tinggi, keliatan yang baik, rintangan hentaman yang sangat baik dan rintangan haus, ia boleh menanggung tork yang sangat besar dan tidak mudah berubah bentuk atau rosak di bawah operasi beban berat. Mengguna pakai struktur lengan perantaraan bersepadu, ia sesuai untuk sambungan dan pemasangan peralatan dengan jarak aci yang besar. Ia mempunyai susun atur keseluruhan yang ringkas dan padat serta momen inersia yang kecil, merealisasikan penghantaran bunyi yang stabil dan rendah.

Kami menyediakan rangkaian lengkap spesifikasi lengkap dan menyokong pemprosesan tersuai seperti yang diperlukan. Digunakan secara meluas pada sistem penghantaran kuasa jarak jauh dalam perlombongan, metalurgi, peralatan penyampaian, jentera pembinaan, kuasa elektrik dan bidang industri berat, ia mempunyai kecekapan penghantaran yang tinggi dan hayat perkhidmatan yang panjang, sebagai komponen transmisi padanan yang ideal untuk peralatan penghantaran jarak jauh.

1． kualiti dan momen inersia adalah anggaran yang dikira oleh panjang lubang paksi terbesar jenis Y, bukan mengira set tengah.

2． benarkan kelajuan putaran lihat oleh halaman seterusnya. Kelajuan putaran kritikal hendaklah diperiksa mengikut panjang dan berat set tengah.

Soalan Lazim

- S1: Apakah perbezaan teras dalam senario yang berkenaan antara gandingan gear GIICLZ dan WGT, yang kedua-duanya menampilkan struktur perantaraan?

A1: Kedua-dua produk direka terutamanya untuk penghantaran kuasa jarak jauh dan besar; bagaimanapun, reka bentuk struktur mereka dioptimumkan untuk senario khusus yang berbeza. GIICLZ ialah gandingan dram-gear profil sempit jenis aci pertengahan. Ia mempunyai padang gigi yang lebih kecil, elaun yang lebih kecil untuk anjakan jejari, inersia putaran yang lebih rendah dan struktur yang lebih padat. Ia paling sesuai untuk aplikasi penghantaran tugas berat di mana penjajaran sepaksi agak baik tetapi jarak aci adalah ketara. WGT ialah gandingan gear dram jenis lengan pertengahan. Ia menggunakan struktur lengan pertengahan satu bahagian, menghasilkan susun atur keseluruhan yang lebih bersih dan kestabilan yang dipertingkatkan. Ia lebih sesuai untuk senario penghantaran kuasa jarak jauh yang melibatkan rentang ultra-besar, jarak yang ketara antara unit peralatan dan keadaan operasi yang kompleks.

- S2: Apakah julat kapasiti tork dan kelebihan penghantaran gandingan gear yang dilengkapi dengan struktur perantaraan?

A2: Model GIICLZ mampu mengendalikan julat tork ultra lebar—dari 400 N·m hingga 4,500,000 N·m—dengan itu meliputi sebahagian besar keperluan penghantaran industri berat dan tugas berat. Kedua-dua produk dihasilkan menggunakan keluli berkualiti tinggi, dipalsukan secara bersepadu, dan mengalami pengerasan aruhan frekuensi tinggi pada permukaan gigi mereka. Proses ini memastikan kekerasan permukaan yang tinggi digabungkan dengan keliatan yang mencukupi, memberikan gandingan dengan rintangan yang luar biasa terhadap hentaman, haus dan ubah bentuk. Tambahan pula, mereka mempunyai keupayaan pampasan anjakan berbilang dimensi yang wujud, membolehkan mereka mengimbangi ralat pemasangan peralatan dan ubah bentuk operasi dengan berkesan. Ini mengurangkan kerugian penghantaran dengan ketara dan menjadikannya sangat sesuai untuk operasi jangka panjang, beban penuh dan tugas berat.

- S3: Mengapakah gandingan gear GIICLZ dan WGT menjadi pilihan pilihan untuk aplikasi penghantaran kuasa jarak jauh?

A3: Gandingan konvensional tidak mempunyai struktur penyambung perantaraan dan hanya sesuai untuk peralatan penyambung dengan jarak aci yang pendek. Dalam pemasangan jarak jauh, mereka terdedah kepada isu-isu seperti salah jajaran sepaksi yang ketara, getaran penghantaran, penghantaran tork yang tidak mencukupi, dan kerentanan tinggi kepada ubah bentuk dan patah. Model GIICLZ (struktur aci perantaraan) dan WGT (struktur lengan perantaraan) dioptimumkan khusus untuk aplikasi yang melibatkan jarak aci yang besar. Ia menampilkan inersia putaran rendah dan memastikan penghantaran kuasa yang lancar dan bebas bunyi. Selain itu, mereka mempunyai keupayaan yang sangat baik untuk mengimbangi ketidaksejajaran paksi, jejari dan sudut. Ciri-ciri ini menyelesaikan cabaran industri yang lazim secara berkesan—seperti penyelesaian asas peralatan, ubah bentuk bingkai dan salah jajaran pemasangan—menjadikannya komponen pilihan khusus untuk penghantaran kuasa tugas berat jarak jauh.

- S4: Bagaimanakah prestasi pengedap dan kemudahan penyelenggaraan rutin dibandingkan untuk gandingan gear jarak jauh jenis ini?

A4: Produk ini mempunyai struktur pengedap berketepatan tinggi yang menawarkan perlindungan dwi terhadap kedua-dua kemasukan habuk dan kebocoran gris, menjadikannya sesuai untuk persekitaran operasi yang menuntut dan kompleks yang dicirikan oleh tahap habuk dan kelembapan yang tinggi—seperti yang terdapat dalam perlombongan, metalurgi, bahan binaan dan aplikasi luar. Pembinaan keseluruhannya yang teguh adalah sangat tahan haus, tahan lama dan tahan kerosakan, menghapuskan keperluan untuk penutupan pengeluaran yang kerap untuk penyelenggaraan. Penyelenggaraan rutin hanya memerlukan pemeriksaan berkala ke atas status pelinciran dan keutuhan pengedap, sekali gus mengurangkan kos operasi jangka panjang dengan ketara dan meminimumkan kerugian yang berkaitan dengan masa henti peralatan. Ini menjadikan gandingan sangat sesuai untuk persekitaran pengeluaran intensiti tinggi yang berterusan yang beroperasi 24 jam sehari.
