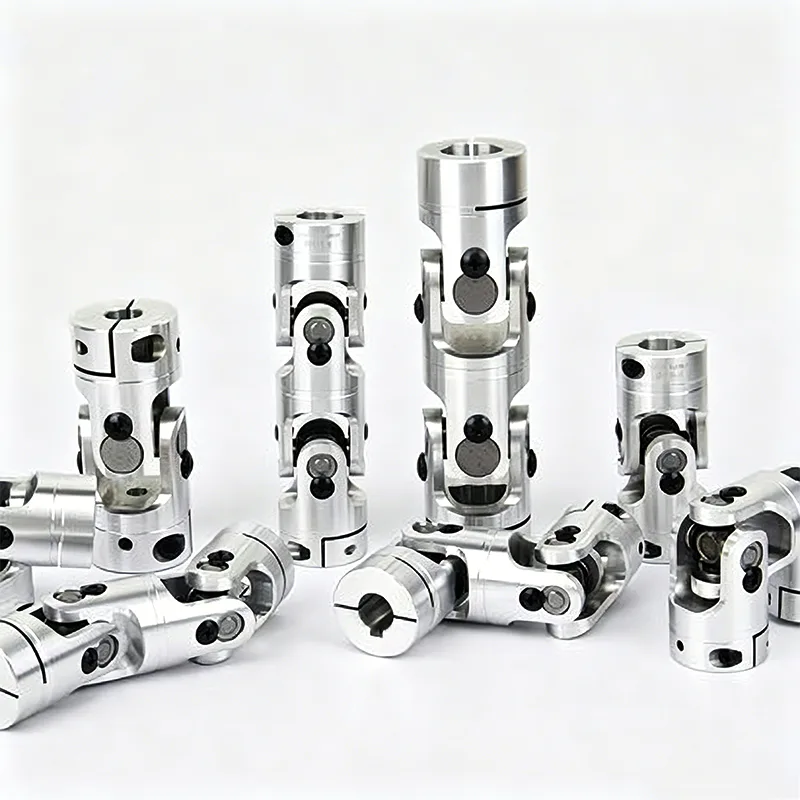

Sambungan Universal Teleskopik

Sambungan Universal Teleskopik ialah komponen penghantaran pelbagai fungsi yang dinaik taraf berdasarkan sambungan universal tradisional. Tidak seperti sambungan universal jenis tetap biasa yang hanya boleh mengimbangi sudut, komponen ini boleh menyelesaikan sejumlah besar masalah dalam peralatan perindustrian yang disebabkan oleh ralat pemasangan, ubah bentuk bingkai, dan getaran berjalan, seperti perubahan dalam jarak aci, offset tengah, dan kesesakan penghantaran.

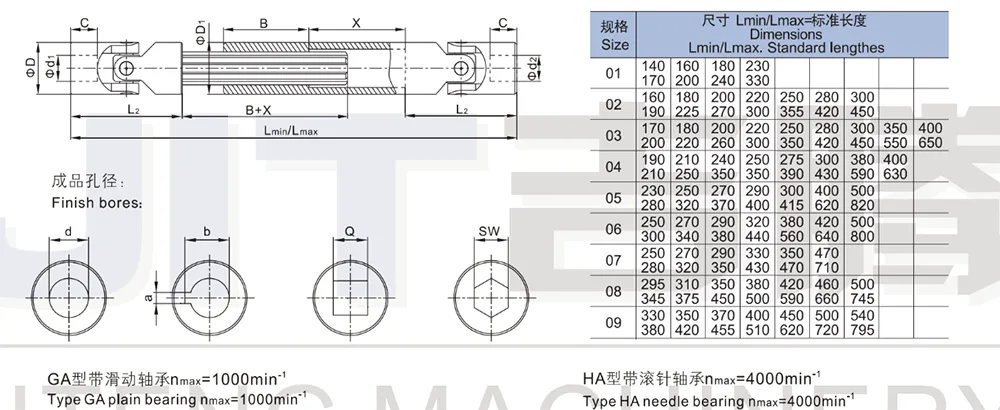

1.Precision double joint - boleh dipanjangkan, sudut artikulasi maksimum 45 untuk setiap sendi

2. Merapatkan jarak aci yang lebih besar

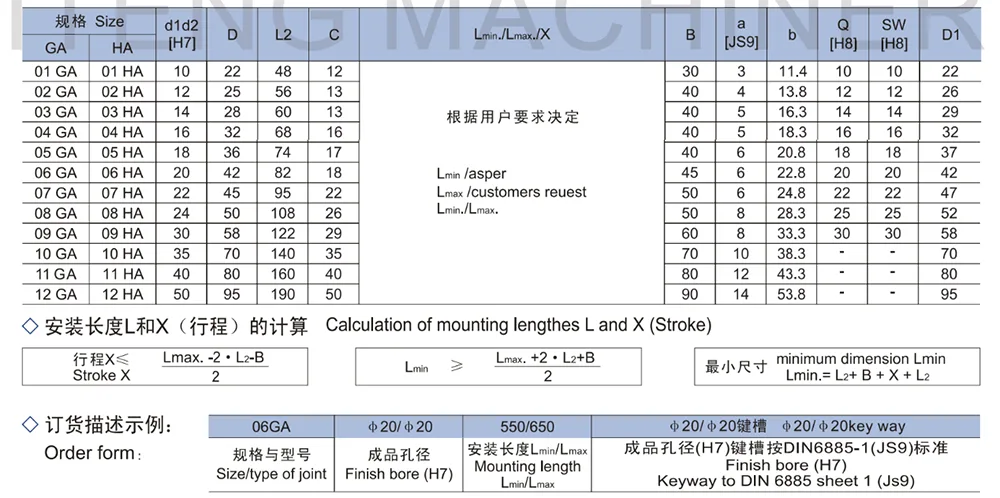

3.Jenis GA (bearing biasa) nmax.=1000min⁻¹

4. Jenis HA (bearing jarum) nmax.=4000min⁻¹

5. Tersedia dengan lubang penamat H7 - atas permintaan dengan alur kunci, lubang heksagon atau lubang segi empat sama

Reka bentuk struktur teras

Teleskopik Universal Joint menggunakan reka bentuk struktur komposit bersepadu, menggabungkan mekanisme gelongsor teleskopik dengan mekanisme penghantaran universal. Strukturnya padat, kesesuaian adalah tepat, dan ia sangat tahan lama.

1. Mekanisme teleskopik gelongsor terbina dalam

Komponen teleskopik gelongsor eksklusif dilengkapi secara dalaman, bergantung pada kerjasama yang tepat untuk mencapai gelongsor paksi bebas. Ia boleh melaraskan panjang berkesan secara automatik mengikut jarak sebenar peralatan, tanpa memerlukan pembongkaran dan pelarasan tambahan, dan sesuai untuk senario pemasangan dengan jarak berubah-ubah.

2. Struktur penghantaran stereng sejagat

Ia mengekalkan kelebihan stereng sudut besar bagi sambungan universal tradisional dan menyokong transmisi mengimbangi sudut dua paksi. Ia menerobos had koaksial dan sudut kecil, memenuhi keperluan penghantaran kuasa susun atur spatial yang kompleks.

3. Reka bentuk integrasi bersepadu

Fungsi teleskopik dan universal disepadukan sebagai satu, tanpa sebarang aksesori luaran tambahan. Struktur keseluruhan adalah ringkas dan padat, dengan tindak balas penghantaran langsung, dengan berkesan mengelakkan masalah seperti melonggarkan struktur belahan, jurang yang berlebihan dan lag penghantaran.

Prinsip kerja

1. Prinsip pampasan pengembangan dan pengecutan paksi

Semasa operasi, melalui struktur gelongsor terbina dalam, ia secara bebas mengembang dan mengecut, secara automatik mengimbangi anjakan paksi yang disebabkan oleh peralatan mula-henti, perubahan beban, dan ubah bentuk rak, menghapuskan masalah seperti kesesakan sistem aci, menarik, dan pengumpulan tekanan.

2. Prinsip penghantaran universal sudut besar

Dengan menggunakan ciri-ciri struktur engsel universal, ia masih mengekalkan putaran segerak walaupun kedua-dua aci mempunyai sisihan sudut yang besar, bukan selari, dan bukan sepaksi. Ia secara stabil menghantar tork terkadar.

3. Penghantaran keseimbangan adaptif dinamik

Pampasan panjang dan penghantaran sudut dijalankan serentak. Ia menyesuaikan diri dengan perubahan dinamik dalam keadaan peralatan dalam masa nyata. Sama ada sisihan pemasangan atau anjakan berjalan, ia boleh serasi secara automatik, mencapai output kuasa yang stabil pada setiap masa.

Senario aplikasi

Sambungan universal teleskopik, dengan kelebihan uniknya iaitu dua pampasan, kebolehsuaian yang tinggi, dan penyesuaian diri dinamik, sesuai untuk pelbagai senario penghantaran industri yang melibatkan anjakan dan sisihan sudut.

- Sistem penghantaran jentera pembinaan: Menyesuaikan diri dengan pelbagai struktur penghantaran kuasa peralatan kejuruteraan, menangani keadaan anjakan kompleks yang disebabkan oleh getaran operasi peralatan, ubah bentuk dan perubahan sudut.

- Peralatan talian penghantar dan pemasangan: Digunakan untuk penghantar dan talian pemasangan automatik, sesuai untuk keperluan penghantaran peralatan yang stabil dengan operasi berterusan jangka panjang, ubah bentuk sedikit dan perubahan jarak kecil.

- Jentera am dan peralatan berat: Menyesuaikan diri dengan peralatan berat konvensional seperti metalurgi, perlombongan dan industri kimia, serasi dengan keadaan kerja yang kompleks yang melibatkan habuk, getaran dan turun naik beban yang ketara.

- Peralatan tersuai bukan standard: Untuk peralatan bukan standard dengan jarak pemasangan berubah-ubah, penjajaran aci yang sukar, dan keperluan pembongkaran dan penyahpepijatan yang kerap, kebolehsuaiannya jauh melebihi komponen penghantaran tetap tradisional.

Soalan Lazim

S1: Apakah perbezaan asas antara Sambungan Universal Teleskopik dan sambungan universal biasa?

A1: Sambungan universal biasa hanya menyokong pampasan sisihan sudut dan tidak boleh menampung anjakan paksi; sendi universal teleskopik, sebaliknya, mempunyai kedua-dua pampasan sambungan paksi dan keupayaan pesongan sudut besar, dan pada masa yang sama boleh menampung sisihan sudut, perubahan jarak, dan larian habis, menjadikannya lebih sesuai untuk keadaan dinamik.

- S2: Apabila peralatan sedang beroperasi, terdapat pergerakan paksi. Adakah produk ini sesuai untuk kegunaan sedemikian?

A2: Produk ini direka khusus untuk anjakan paksi dan perubahan jarak dinamik. Ia secara automatik boleh memanjangkan dan mengecut untuk mengimbangi anjakan, melindungi sistem aci dan galas dengan berkesan, dan menghalang peralatan daripada rosak akibat tarikan yang berlebihan.

- S3: Bolehkah ia digunakan jika jarak pemasangan tidak tetap dan peralatan perlu kerap dibongkar, nyahpepijat dan dilaraskan?

A3: Ia mempunyai fungsi pengembangan dan pelarasan automatik. Tidak perlu pemasangan jarak yang tepat. Proses pembongkaran dan penyahpepijatan adalah mudah, dengan ketara mengurangkan kesukaran pemasangan peralatan dan penyelenggaraan kemudian.

- S4: Adakah struktur teleskopik menjejaskan ketepatan penghantaran dan kestabilan tork?

A4: Produk kilang kami menggunakan struktur sendi gelongsor yang tepat. Tiada jurang dalam penghantaran. Proses teleskopik adalah lancar dan stabil, tanpa kehilangan tork atau lag penghantaran. Keseluruhan proses memastikan penghantaran kuasa yang stabil.
