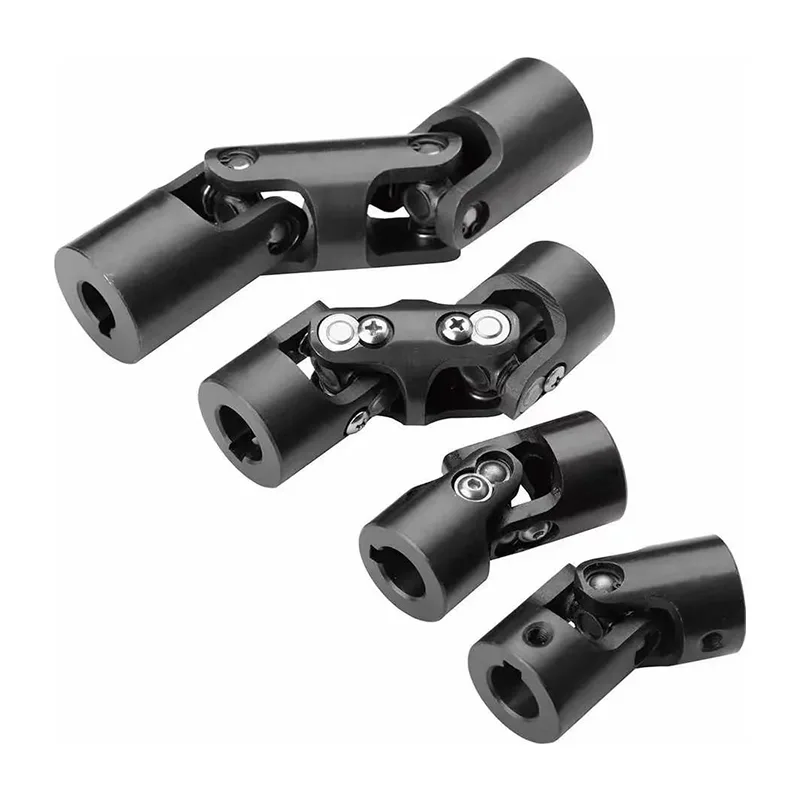

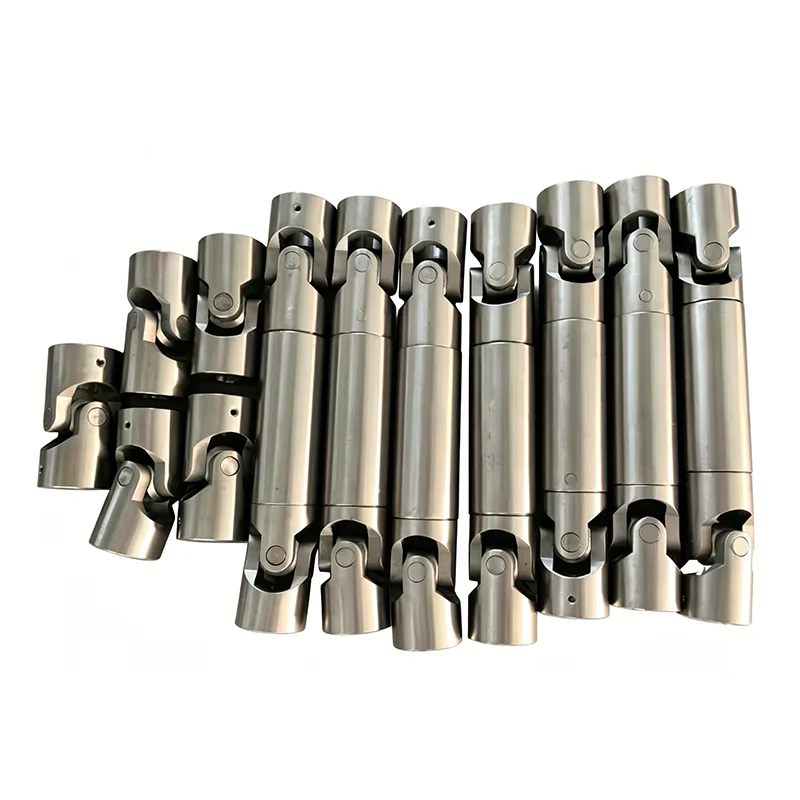

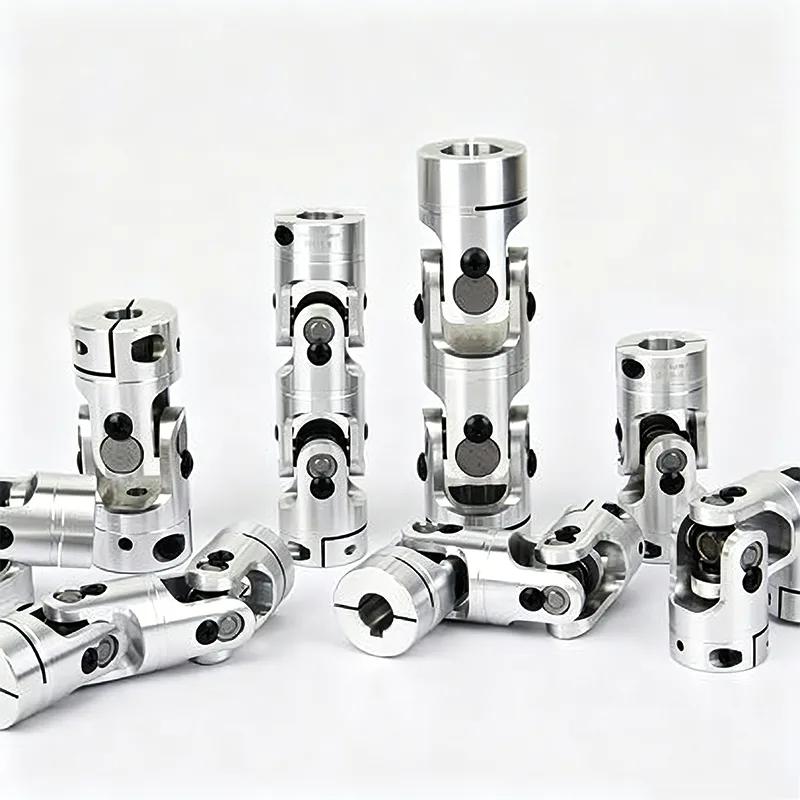

Sambungan Sejagat bukan teleskopik

Sambungan Universal Bukan Teleskopik ialah komponen penghantaran pampasan sudut tulen yang berbeza daripada sambungan universal teleskopik. Ia tidak mempunyai fungsi sambungan paksi dan direka khusus untuk menyelesaikan masalah salah jajaran dua aci dan penghantaran bukan sepaksi dalam peralatan. Sebagai komponen asas teras sistem penghantaran mekanikal, produk ini bergantung pada struktur engsel yang tepat untuk mencapai penghantaran kuasa yang stabil dan cekap dalam peralatan dengan jarak pemasangan tetap dan tidak memerlukan pelarasan anjakan paksi.

Kilang kami menawarkan rangkaian produk yang lengkap, meliputi struktur pengunci satu bahagian, dua bahagian dan lepasan cepat, serta dua konfigurasi galas gelongsor dan galas jarum, sepadan dengan had kelajuan atas yang berbeza. Ia boleh disesuaikan dengan kelajuan maksimum 4000 r/min untuk operasi berkelajuan tinggi. Pada masa yang sama, ia menyokong pelbagai penyesuaian lubang aci berketepatan tinggi, menjadikannya komponen penghantaran pilihan untuk jentera pembinaan am piawai.

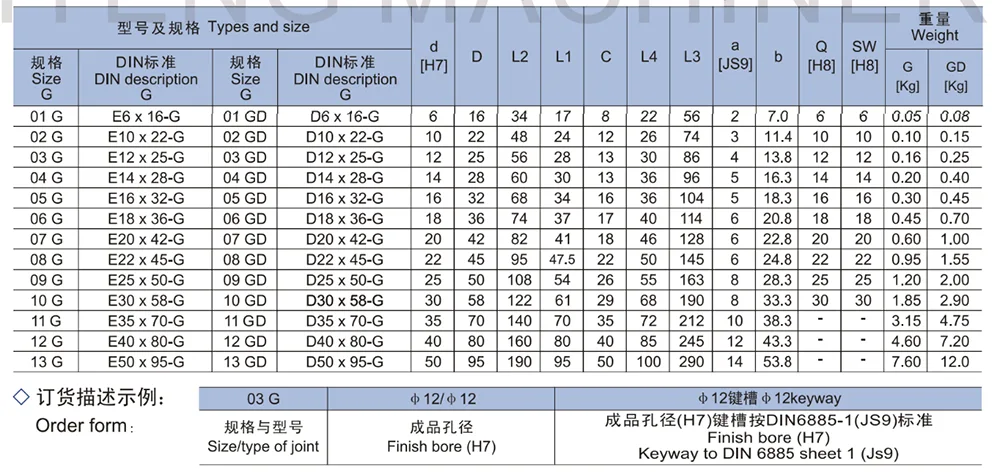

1.Sesuai untuk setiap aplikasi dalam julat kejuruteraan am sehingga kelajuan maksimum 4000 min⁻¹

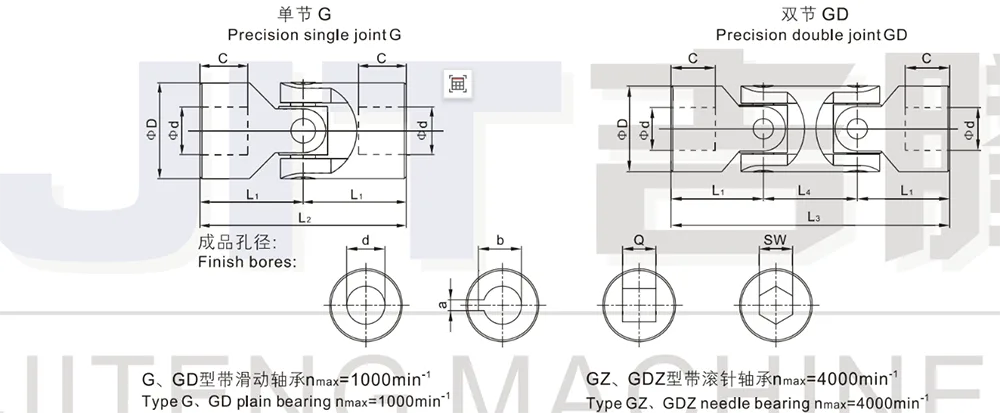

2. Sambungan tunggal berketepatan jenis G Jenis sambungan berganda ketepatan GD

3. Sudut artikulasi maksimum 45° untuk setiap sendi

4. Tersedia dengan lubang penamat H7 - atas permintaan dengan alur kunci, lubang heksagon atau lubang segi empat sama

5. Jenis G GD (bearing biasa) Galas direka bentuk nmax= 1000 min⁻¹

6. Jenis GZ、GDZ (bearing jarum) Galas direka bentuk nmax= 4000 min⁻¹

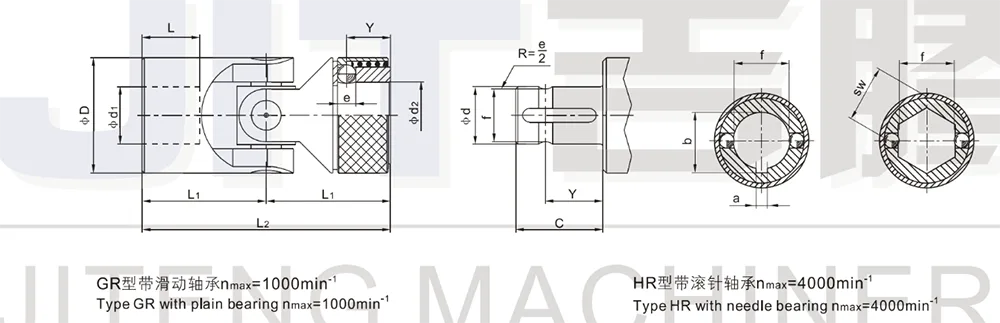

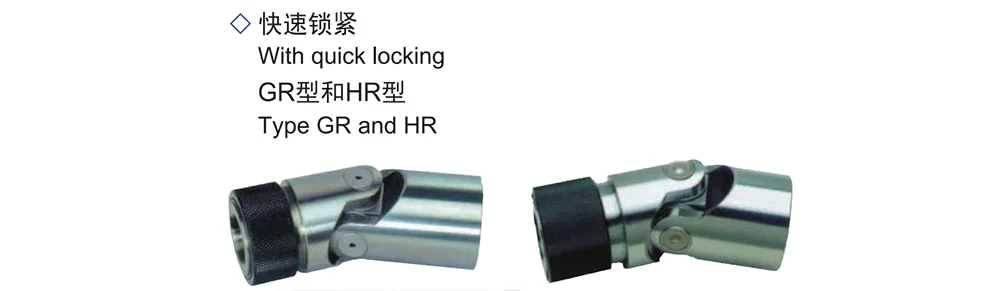

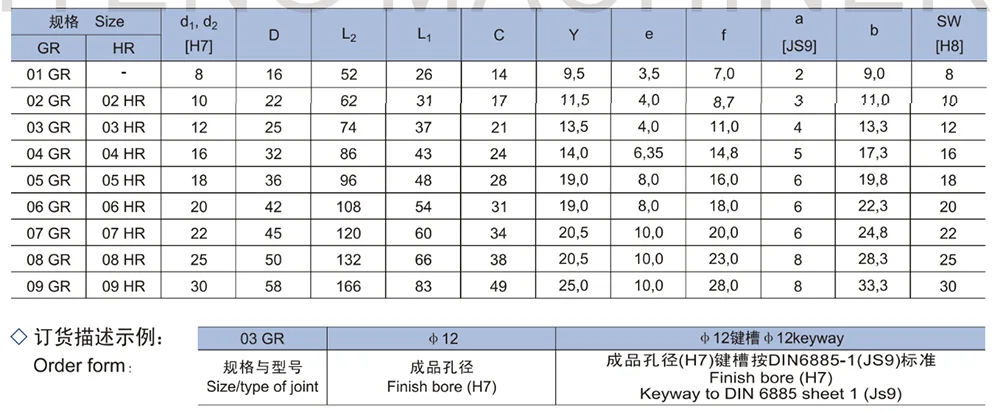

1. Sambungan tunggal ketepatan dengan penguncian pantas (boleh dipisahkan)

2. Jenis GR dengan galas biasa nmax= 1000 min⁻¹

3. Taip HR dengan galas jarum nmax.= 4000 min⁻¹

4. Sudut artikulasi maksimum 45°

5. Penguncian pantas (d₂) hanya tersedia dengan lubang H7 dan laluan kunci ke helaian DIN 6885 1 - JS9 atau lubang heksagon

Senario aplikasi

- Peralatan jentera pembinaan am: Sambungan universal bukan teleskopik boleh serasi dengan pelbagai sistem penghantaran jentera pembinaan konvensional dan beroperasi secara stabil dalam keadaan di mana jarak pemasangan tetap dan tiada pampasan anjakan paksi diperlukan.

- Peralatan transmisi konvensional berkelajuan sederhana dan rendah: Model galas gelongsor sesuai untuk peralatan dengan kelajuan sederhana dan rendah dalam 1000 r/min, berjalan lancar, tahan lama dan sesuai untuk operasi konvensional berterusan jangka panjang.

- Peralatan penghantaran ketepatan berkelajuan tinggi: Model galas roller jarum boleh memenuhi keperluan untuk operasi berkelajuan tinggi 4000 r/min, sesuai untuk senario penghantaran ketepatan dan peralatan automatik berkelajuan tinggi.

- Peralatan yang memerlukan pembongkaran dan pemasangan cepat: Siri penguncian pembongkaran cepat sesuai untuk barisan pengeluaran dan peralatan sokongan yang memerlukan penyelenggaraan dan pembongkaran yang kerap, dengan berkesan meningkatkan kecekapan penyelenggaraan.

Soalan Lazim

S1: Bolehkah sambungan universal tetap mengimbangi anjakan paksi?

A1: Sambungan universal bukan teleskopik ialah struktur tetap yang tidak boleh dilanjutkan. Ia hanya menyokong pampasan sisihan sudut dan tidak mempunyai fungsi sambungan paksi. Ia hanya terpakai untuk keadaan kerja di mana jarak gandar peralatan ditetapkan dan tiada pergerakan bersama paksi.

S2: Bagaimana untuk memilih jenis galas gelongsor dan galas roller jarum?

A2: Untuk aplikasi berkelajuan sederhana dan rendah dengan keadaan beban biasa dalam 1000 r/min, pilih jenis galas gelongsor G, GD dan GR; untuk senario penghantaran berkelajuan tinggi dalam julat 1000 - 4000 r/min, lebih suka memilih jenis galas penggelek jarum GZ, GDZ dan HR.

S3: Adakah penyesuaian sokongan bersama universal keluaran cepat untuk sebarang jenis lubang?

A3: Ia tidak menyokong penyesuaian bukan standard. Struktur pelepasan cepat hanya serasi dengan lubang standard H7, slot kunci rata standard DIN atau lubang heksagon, memastikan ketepatan penguncian dan kestabilan struktur.

S4: Bagaimanakah kita boleh membezakan antara sendi tunggal dan dua sendi universal berdasarkan senario penggunaannya?

A4: Reka bentuk sambungan tunggal adalah padat dan sesuai untuk keadaan mengimbangi sudut kecil; sambungan dwi boleh menampung sisihan sudut keseluruhan yang lebih besar dan sesuai untuk susun atur penghantaran ruang yang kompleks.

Mengapa memilih Jiteng?

Sebagai kilang asal tempatan di China, Jiteng secara bebas menyelesaikan pemprosesan ketepatan, pemasangan dan pemeriksaan sambungan universal Bukan teleskopik, dengan tegas mengikut piawaian industri untuk memastikan kualiti dan kestabilan produk.

- Rangkaian penuh model: Kilang sentiasa mempunyai berbilang siri model dalam stok, termasuk kelajuan tinggi dan rendah, bahagian tunggal dan berkembar serta model pembongkaran pantas. Tidak ada keperluan untuk perolehan luaran, dan semua komponen penghantaran boleh dilengkapi sepenuhnya dalam satu langkah.

- Keupayaan penyesuaian ketepatan tinggi: Menyokong lubang ketepatan H7, laluan kekunci standard kebangsaan dan penyesuaian lubang khas. Toleransi pemprosesan dikawal ketat, menjadikan produk sangat boleh ditukar ganti dan dengan keserasian pemasangan yang tinggi.

- Pengesahan ketat parameter keadaan kerja: Setiap unit diperiksa satu demi satu untuk had laju, sudut engsel dan ketepatan muat untuk memastikan operasi yang stabil di bawah kedua-dua keadaan kelajuan tinggi dan rendah, tanpa kegelisahan atau haus yang tidak normal.

- Perkhidmatan pemilihan dan penghantaran profesional: Boleh memadankan model dengan tepat berdasarkan kelajuan peralatan, sudut dan kaedah pemasangan pelanggan. Model biasa tersedia untuk penghantaran terus, dan spesifikasi bukan standard boleh disesuaikan dan dihantar dengan cepat.
